Strumenti e pezzi di ricambio

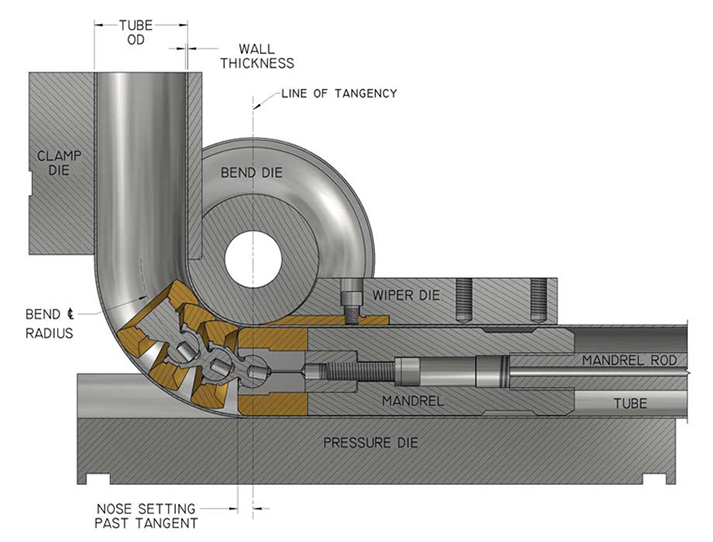

1.Bend muori

Selezionato in base ai requisiti di tubo OD (diametro esterno) e CLR (raggio della linea centrale).
Prodotto in acciaio indurito e con la mascella a morsetta fissa saldata o avvitata nella matrice di flessione per ottenere la migliore transizione possibile tra il raggio e la parte diritta.
Il dado di flessione dovrebbe essere un buon adattamento al registro lavorato sulla testa di piega e deve essere sempre fissata in modo sicuro.

2. Clamp muore

Selezionato in base al tubo OD e abbina il dado in curva.
Fabbricato in acciaio temprato. Lunghezza di serraggio consigliata: tre volte il diametro del tubo. Per lunghezze di serraggio più brevi, la scanalatura può essere scanalata per ottenere una presa migliore. In altri casi la scanalatura può essere macinata per le configurazioni di piega in curva.
Il dado di morsetto dovrebbe essere regolabile per l'allineamento verticale e il contatto parallelo lungo la sua lunghezza.

3.Pressure Die

Selezionato in base al tubo OD e abbina il CLR (raggio della linea centrale) della piega.
Prodotto in acciaio temprato, la lunghezza della matrice di pressione è critica ed è determinata dal raggio di flessione, dal grado di flessione e dal tubo OD.
Formula: supponendo che siano richieste curve a 180 gradi complete:
Clr x 3.14 ÷ 180 x 195 + 3 x Tube OD
Esempio: 1 "OD Tube x 4" Clr
4 "x 3.14 = 12.56 " ÷ 180 x 195 = 13.60 " + 3 " = 16.60 "
Il dado dovrebbe essere regolabile per l'allineamento verticale.

4.Mandrel

Selezionato in base al tubo OD, spessore del tubo, angolo di flessione e raggio di flessione. Commissione per piccoli raggi e spessore più sottile della parete.
Prodotto in acciaio temprato o bronzo AMPCO.
Quando si impostano i mandrini a sfera è importante assicurarsi che l'estremità principale del gambo sia sulla linea centrale durante la piegatura. Le palle dovrebbero essere avanti di questo punto.
IMPORTANTE: l'impostazione del mandrino deve essere eseguita con il mandrino completamente in avanti non ritirato.

5.wiper die

Selezionato in base al tubo OD, raggio di flessione per l'uso con un mandrino a sfera. Consigliato per piccoli raggi e spessore della parete più sottile.
Prodotto in acciaio temprato o bronzo AMPCO.
Lo scopo di un dado tergicristallo è quello di impedire alle rughe di formarsi all'interno della curva nel punto tangente.

6.Collet

Selezionato secondo il tubo OD. Collet utilizzato solo sulla macchina CNC.
Fabbricato in acciaio temprato.
Problemi di flessione delle pipe principali Spiegare
Contrassegna sulla linea centrale del tubo
a) Controllare l'allineamento della matrice di pressione e del morsetto
b) Controllare la dimensione del tubo in relazione al set di strumenti
c) Verificare per garantire che tutti gli strumenti siano privi di sporco e scala, se non pulire tutti gli strumenti
d) Controllare che il tubo sia pulito e privo di olio e grasso

Gobba alla fine di una curva
a) Mandrel avanzato troppo in avanti - Ripristina la tangente
b) Controllare la libera circolazione della pressione


Graffi profondi nell'area di curvatura/tergicristallo
a) Aumentare il rastrello o il sollievo del tergicristallo
b) Controllare il bordo del tergicristallo per la vaiolatura o i punteggi - Se presente Realizza o sostituire
c) Controllare che il dado del tergicristallo non sia asciutto, lubrificante se necessario


Segni di utensili sul tubo nell'area del morsetto
a) Controllare l'allineamento del morsetto
b) Controllare la pressione del morsetto sul tubo
c) Verificare che il morsetto sia pulito e privo di olio e grasso

Rugce nella zona di piega
a) Controllare la condizione del morire del tergicristallo - se indossato recut o sostituire
b) Diminuire il rastrello sul dado del tergicristallo
c) tergicristallo più vicino al punto tangente e verificare che la posizione sia corretta e che il tergicristallo sia fissato correttamente


Rottura del tubo in flessione
a) Verificare che l'allungamento del materiale sia adatto alla flessione
b) Controllare le impostazioni del morsetto e della pressione
c) Controllare la posizione del mandrino
d) Controllare che la matrice di pressione si stia muovendo liberamente


Il tubo collassa con o senza rughe attraverso la piena curva
a) Verificare la cassone
b) Verificare che ci sia una spinta sufficiente per la pressione
c) Controllare la posizione del mandrino


Rughe on Bend con tutti gli strumenti in posizione corretta
a) Controllare le dimensioni del mandrino e adattarsi
b) Aumenta la forza di stampo di pressione

Springback eccessivo
a) Controllare che la matrice di pressione non trattiene il tubo durante la flessione
b) Controllare la resistenza duttile del tubo e il programma eccessivo per compensare
