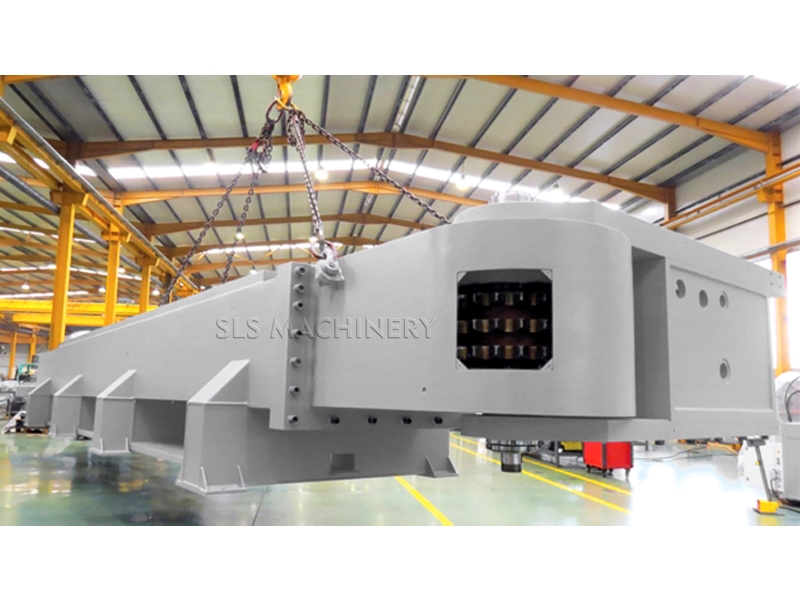

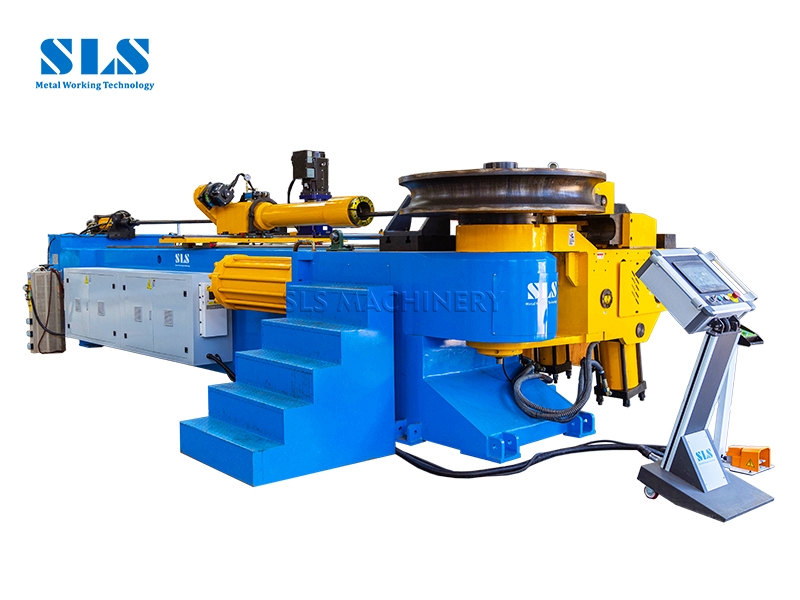

Telaio della macchina per flessione del tubo

Il telaio del bender del tubo CNC è costruito da piastre di acciaio ad alta resistenza saldate in una struttura a scatola rigida, che è rinforzata internamente con piastre a costine dense per il massimo supporto. Subisce la lavorazione di precisione e il trattamento dello stress per formare una base altamente stabile per l'intero sistema. Questo design robusto minimizza efficacemente le vibrazioni e la deformazione durante il funzionamento, fornendo riferimenti di montaggio accurati per tutti i componenti in movimento e garantendo la precisione e la durata dell'elaborazione a lungo termine.

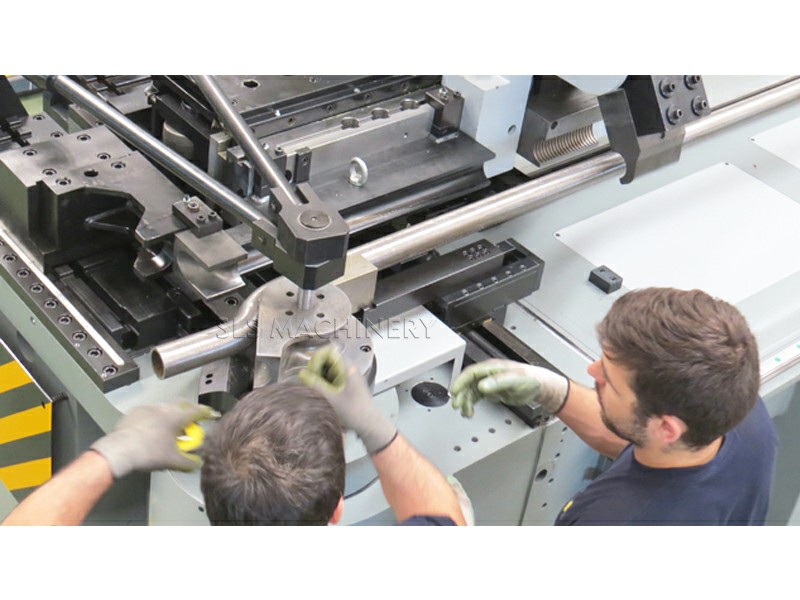

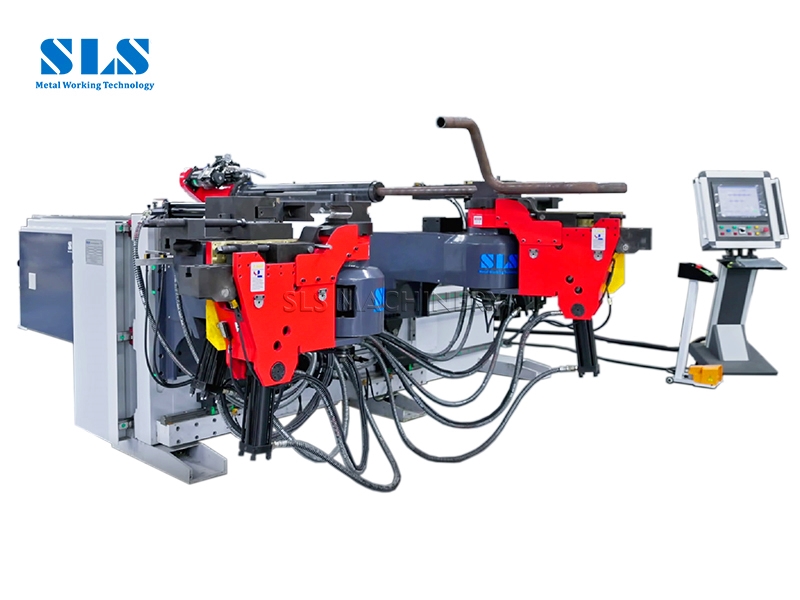

Informazioni sulla testa della macchina per piegare i tubi

La testa del bender del tubo CNC è il gruppo core responsabile della funzione di flessione. Consiste principalmente da componenti come il dado di piegatura, il blocco del dado, il dado a pressione, il mandrino, il braccio piegabile, il morso del tergicristallo e le unità guida. Il braccio di flessione e piegatura lavorano insieme per ottenere la deformazione rotazionale del tubo. La matrice di serraggio e la matrice di pressione sono responsabili della protezione del tubo e della soppressione delle rughe, rispettivamente, mentre il mandrino fornisce supporto interno per prevenire il collasso della parete. Tutti questi componenti operano in coordinamento preciso sotto il controllo unificato del sistema CNC, consentendo un'elaborazione di flessione per tubi efficiente e ad alta precisione.

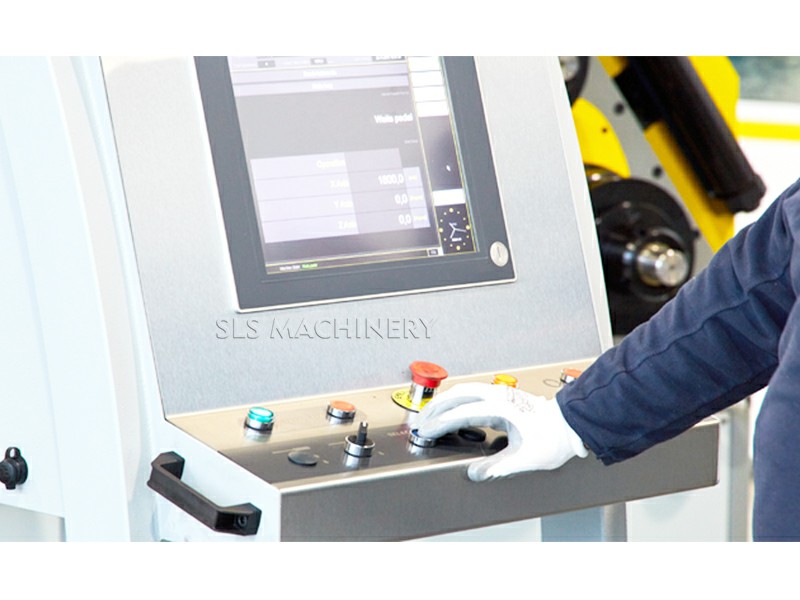

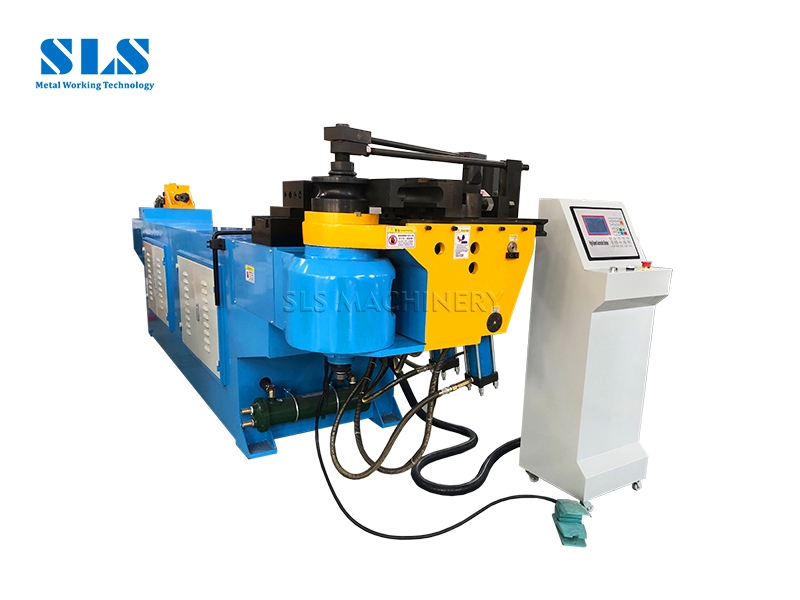

Sistema CNC di precisione per flessione per tubi

Il sistema CNC avanzato della macchina di flessione del tubo integra tre vantaggi fondamentali che migliorano significativamente sia l'efficienza operativa che la produttività. Presenta una simulazione di elaborazione 3D in tempo reale, che visualizza visivamente l'intero processo di formazione del tubo prima della flessione fisica, prevedendo accuratamente potenziali interferenze ed errori per eliminare la prova e il costo sulla fonte. La funzione di archiviazione multi-programma consente il risparmio e il recupero a singolo clic di numerosi programmi di elaborazione, consentendo una facile gestione di diversi ordini di lavoro e un rapido passaggio tra compiti di produzione. Abbinato a un'interfaccia utente intuitiva, incluso un touchscreen e una programmazione grafica: operatori possono impostare rapidamente i parametri ed eseguire l'elaborazione senza conoscenze specializzate di programmazione, riducendo drasticamente la curva di apprendimento e la complessità operativa. Questa integrazione garantisce una produzione di piegatura ad alta precisione e altamente flessibile.

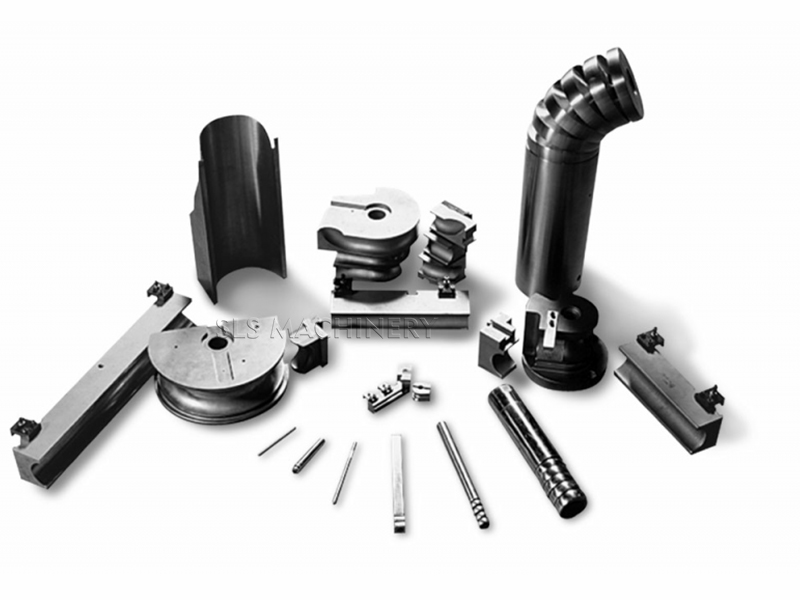

Dies e mandrini della flessione del tubo

Gli stampi e i mandrini sono componenti fondamentali nelle macchine di flessione del tubo, garantendo la precisione nel processo di flessione. Gli stampi controllano la modellatura esterna del tubo: la matrice di flessione definisce il raggio, la stampo di serraggio fissa il tubo in posizione e la matrice di pressione funziona accanto al mot da morire per prevenire rughe e deformazioni. Internamente, il mandrino fornisce supporto essenziale. I tipi di mandrini comuni includono in stile palla, stile flessibile e varianti progettate su misura, ciascuna adatta a applicazioni specifiche come curve complesse, curve standard o geometrie specializzate, impedendo efficacemente il collasso o la distorsione della parete del tubo. La corrispondenza di precisione di stampi e mandrini al materiale del tubo e alle dimensioni è essenziale per ottenere risultati di flessione ad alta precisione e privi di difetti.
