Nell’era dell’informatica basata sull’intelligenza artificiale, i data center ad alta densità si stanno rivolgendo al raffreddamento a liquido come unico modo pratico per gestire il calore. Al centro di ogni sistema di raffreddamento a liquido CDU (Coolant Distribution Unit) si trova il collettore, un componente fondamentale che suddivide e distribuisce il refrigerante in modo uniforme su ogni singolo server. La qualità della sua produzione determina direttamente l'affidabilità dell'intero sistema di raffreddamento. I metodi di fabbricazione tradizionali spesso soffrono di bassa efficienza, qualità incoerente e finitura secondaria dispendiosa in termini di tempo. Questo articolo si concentra sulla macchina formatrice di collarini per tubi , nota anche come punzonatrice e flangiatrice per tubi , costruita da SLS Machinery . Analizzeremo come funziona, perché rappresenta un punto di svolta e come offre ai produttori di collettori di raffreddamento a liquido un percorso pratico verso una produzione scalabile e ad alta precisione.
1. Il collettore: l'indispensabile 'hub dell'acqua' in un sistema di raffreddamento a liquido CDU
Introduzione: Perché la piegatura dell'alluminio richiede più di una semplice macchina

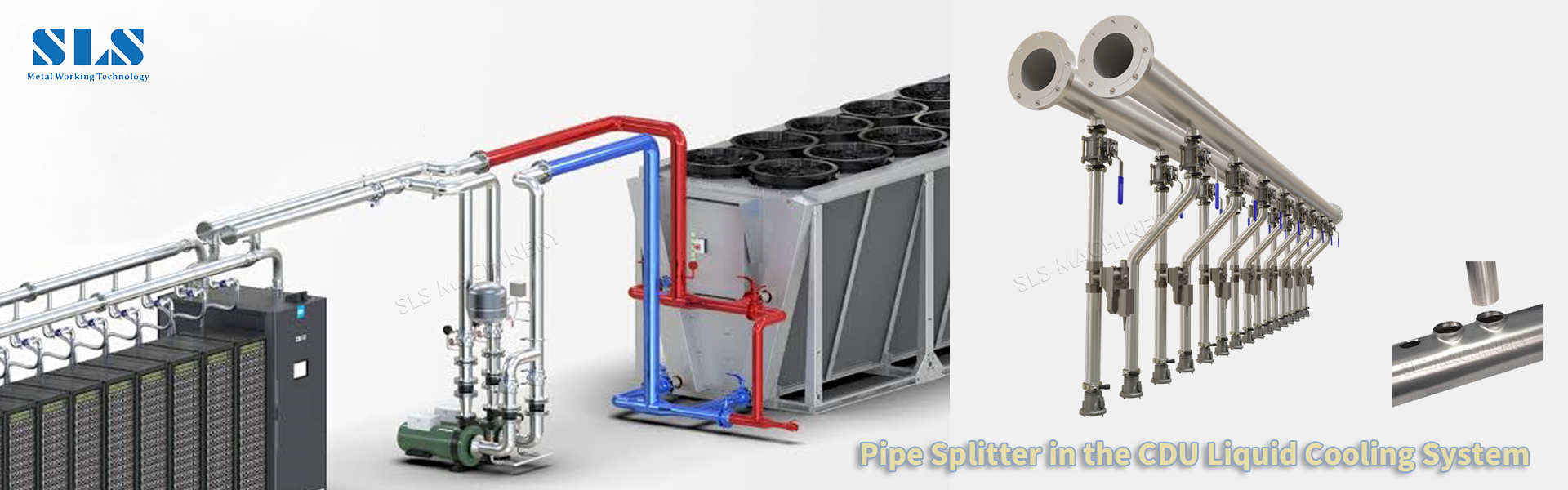

In un sistema di raffreddamento a liquido CDU, il collettore, chiamato anche collettore o distributore, è responsabile del prelievo del refrigerante dalla CDU e della sua distribuzione uniforme alle piastre fredde su ciascun server. È tipicamente costituito da due tubi principali paralleli: uno per la distribuzione del refrigerante in uscita e uno per la raccolta del flusso di ritorno caldo. Creando più diramazioni lungo questi tubi principali, il collettore ottiene una distribuzione del flusso 'one-in, multiple-out'.
La qualità di un collettore influisce direttamente su due parametri prestazionali critici:
Integrità della tenuta e resistenza alla pressione , che dipendono dalla qualità del giunto di derivazione, ovvero se il foro è liscio, privo di crepe e presenta un labbro flangiato uniforme.
Uniformità del flusso tra i rami , che si basa sulla precisione del posizionamento e della spaziatura dei fori.
Questi due fattori sono esattamente i punti in cui la macchina formatrice di collarini per tubi eccelle. Per i produttori focalizzati sulla produzione di collettori CDU o sulla fabbricazione generale di collettori , questa attrezzatura sta rapidamente diventando indispensabile.
2. La formatrice di collarini per tubi: uno strumento appositamente progettato per la ramificazione dei collettori
2.1 Che cos'è una macchina per la creazione di collarini per tubi?
Una macchina per la creazione di collarini per tubi (a volte chiamata macchina per la creazione di collarini per tubi o punzonatrice per fori per tubi ) è un'apparecchiatura automatizzata per la fabbricazione di tubi progettata specificamente per creare connessioni di diramazione su tubi metallici. In una sequenza continua, esegue tre operazioni sul tubo di base (comunemente rame, acciaio inossidabile o alluminio):
Fare il buco
Flangiatura (formando un labbro rialzato attorno al foro)
Rifilatura della flangia per una finitura liscia
Il risultato è un 'foro del collare' finito, pronto per il collegamento dei tubi di derivazione. Questo è il motivo per cui la macchina viene chiamata anche punzonatrice per tubi, , macchina per la formatura di rami di tubi o macchina per la formatura di giunti di tubi , che descrivono tutte la stessa capacità principale.
2.2 Come funziona: estrusione e foratura
La macchina per creare collarini per tubi di SLS Machinery utilizza un sistema basato sull'estrusione : un utensile spinge il metallo dall'interno del tubo verso l'esterno per formare il collare. Questa è fondamentalmente diversa dall'alternativa tradizionale: perforazione di tubi idraulici o perforazione a T standard.
Estrusione: il metallo scorre plasticamente, mantenendo una struttura a grani continui. La flangia sagomata è liscia, priva di bave e non presenta microfessure. Questa è la migliore tecnologia È pronto per la saldatura o il collegamento senza alcuna finitura aggiuntiva. di punzonatura e formatura a freddo dei tubi senza trucioli.
Foratura a T: questo è un processo di taglio. Rimuove materiale, lasciando segni di taglio e stress residui. Sono possibili microfessure che possono compromettere la tenuta a lungo termine e la resistenza alla pressione nel tempo.
Per i sistemi di raffreddamento a liquido, dove anche le più piccole perdite possono causare danni catastrofici, il processo di diramazione del tubo di estrusione è chiaramente superiore.
3. Gamma di prodotti principali di SLS Machinery

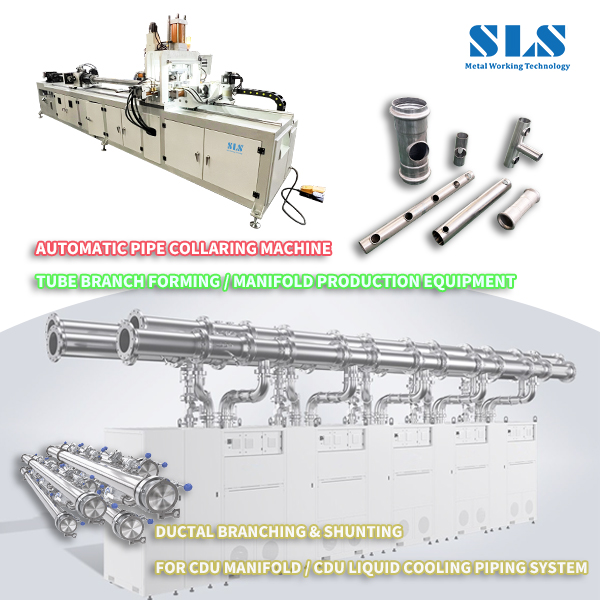

3.1 Macchina formatrice di formatrici automatica per tubi BP-50
Il BP-50 è il modello classico di SLS Machinery, progettato per tubi di diametro medio-piccolo tipicamente utilizzati nei sistemi di raffreddamento a liquido.
Capacità: gestisce tubi di diametro fino a 50 mm, con spessori di parete comuni nelle applicazioni di raffreddamento a liquido.
Sistema di azionamento: i servomotori controllano l'avanzamento e la rotazione, mentre un sistema idraulico esegue la punzonatura e la flangiatura. Ciò la rende una punzonatrice per tubi CNC ad elevata ripetibilità.
Controllo: controllo PLC completamente automatico con touchscreen HMI: una vera punzonatrice automatica per tubi . L'operatore deve solo caricare e scaricare il tubo.
Vantaggio chiave: può perforare e flangiare fori praticamente in qualsiasi posizione lungo il tubo (solitamente supportando layout di fori a doppia fila). Il punzone ha una durata utile superiore a 100.000 cicli, rendendolo ideale per la produzione continua di volumi elevati. Funziona efficacemente sia come macchina per creare collarini per tubi in acciaio inossidabile che come macchina per flangiare tubi in rame.
3.2 Serie BP-60 e soluzioni di grande diametro
Per i collettori più grandi, SLS offre la serie BP-60 e altri modelli ampliati, in grado di gestire diametri di tubi fino a 89 mm, 114 mm e persino 140 mm o più, con spessori di parete fino a 3 mm. Queste macchine flangiatrici per tubi per carichi pesanti possono anche disporre fori di diramazione lungo linee rette o percorsi non lineari, offrendo flessibilità per progetti di percorsi di flusso complessi. Vengono spesso utilizzate come punzonatrici per tubi da collettore o punzonatrici per tubi in alluminio in linee di produzione su larga scala. La serie include anche una funzione di macchina per il taglio dei collari dei tubi , garantendo una finitura pulita su ogni ramo.
4. Perché scegliere la formatrice di collarini per tubi di SLS per la produzione di collettori CDU?
4.1 Precisione: il fondamento dell'uniformità del flusso
La precisione del posizionamento dei fori di diramazione e del diametro interno della flangia influisce direttamente sulla precisione della distribuzione del flusso. La macchina di SLS utilizza assi di rotazione e avanzamento servocomandati per ottenere un posizionamento accurato, combinato con utensili ad alta precisione. Ciò garantisce che ogni uscita di derivazione sia prodotta con tolleranze strette. Per le macchine migliori della categoria, la precisione della spaziatura dei fori può essere compresa tra ±0,15 mm e la perpendicolarità della flangia entro 0,1 mm. Questo è più che sufficiente per soddisfare i severi requisiti di uniformità del flusso dei moderni sistemi di raffreddamento a liquido. Questo livello di precisione lo rende ideale per le applicazioni di perforatrici idrauliche per collettori in cui la precisione non è negoziabile.
4.2 Efficienza: dal 'passo dopo passo' alla 'produzione in serie'
La fabbricazione tradizionale dei collettori spesso comporta una serie di operazioni separate (foratura, svasatura, flangiatura, rifilatura) distribuite su più macchine. di SLS La macchina formatrice di collarini per tubi integra punzonatura, flangiatura e rifilatura in un'unica macchina e un unico serraggio. Il tempo di ciclo per buca può arrivare fino a 16 secondi. La macchina può memorizzare oltre 200 parametri di prodotto preimpostati, rendendo i cambi di produzione rapidi e semplici, perfetti per i produttori di sistemi di raffreddamento a liquido che lavorano con specifiche multiple e lotti di dimensioni più piccole. Questo è ciò che distingue una moderna punzonatrice per tubi dalle attrezzature più vecchie e meno flessibili.
4.3 Qualità: lavorazione senza trucioli e nessuna finitura secondaria
Il processo di estrusione utilizzato dalla punzonatrice per tubi di SLS è privo di trucioli: non produce trucioli o trucioli metallici. La flangia finita è liscia e pulita e non richiede sbavatura, levigatura o altre finiture secondarie prima di passare alla fase di saldatura o assemblaggio. Questo processo di estrusione dei fori per tubi non solo consente di risparmiare sui costi di manodopera, ma elimina anche il rischio di introdurre errori dimensionali o danni superficiali durante la post-elaborazione.
4.4 Versatilità: una macchina per acciaio inossidabile, rame e alluminio
Raffreddamento a liquido CDU I collettori sono comunemente realizzati in acciaio inossidabile 304 (per resistenza alla corrosione) o leghe di rame (per un'eccellente conduttività termica). di SLS La formatrice per collarini per tubi è in grado di gestire acciaio inossidabile, rame, alluminio e altri metalli con una regolazione minima. Ciò significa che una singola macchina può coprire la stragrande maggioranza delle esigenze materiali di un produttore di raffreddamento a liquido, sia che si stia producendo un collettore idraulico o un semplice tubo collettore.
5. Considerazioni finali: riportare la produzione multipla alla perfezione del 'One-Shot'.
Mentre il raffreddamento a liquido passa da una scelta di nicchia a una necessità assoluta, il collettore, l'arteria chiave che collega la CDU a ciascun server, deve essere prodotto per soddisfare gli standard quasi ossessivi di affidabilità del settore dei data center. La macchina formatrice di collarini per tubi di SLS Machinery offre un percorso avvincente grazie ai suoi tre punti di forza principali:
Formatura basata su estrusione per un'integrità superiore del materiale
Servocomando ad alta precisione per una precisione costante
Punzonatura, flangiatura e rifilatura integrate per un'efficienza ottimizzata
Scegliere la macchina SLS non significa soltanto acquistare un'attrezzatura; si tratta di adottare un sistema di produzione collaudato e specializzato, progettato specificatamente per i raccordi per tubi di derivazione. Nel mondo in rapida evoluzione del raffreddamento a liquido, i produttori che adotteranno strumenti più precisi per costruire collettori più affidabili saranno quelli che definiranno gli standard per la prossima generazione di raffreddamento dei data center.
Questo articolo si basa sulle informazioni sul prodotto di SLS Machinery e sui requisiti pratici di produzione dei collettori di raffreddamento a liquido. È inteso come riferimento per i professionisti coinvolti nella fabbricazione di tubazioni di raffreddamento a liquido. Per specifiche dettagliate e opzioni di personalizzazione, inclusi modelli specifici come BP-50 o BP-60 per le vostre molteplici esigenze di apparecchiature di produzione, contattate direttamente SLS Machinery .
