Sommario
Un tubo piegato che risulta a forma di uovo anziché tondo è un problema di sprechi che si presenta nella prima parte di un nuovo lavoro. L'appiattimento del tubo dopo la piegatura avviene perché la sezione perde la sua circolarità sotto tensione e compressione ed è quasi sempre prevedibile da tre numeri: il rapporto D/t , il raggio della linea centrale (CLR) e il fattore di parete. SLS Machinery costruisce curvatubi CNC con utensili a trafilatura rotante, supporto del mandrino e assistenza per lo stampo a pressione progettati per mantenere la sezione trasversale rotonda. Questa guida spiega perché si verifica l'appiattimento del tubo durante la piegatura , come misurarlo e le soluzioni pratiche di piegatura del tubo che mantengono l'ovalità entro le specifiche.
Imparerai: cos'è l'ovalizzazione della curvatura del tubo e quale tolleranza puoi accettare; perché la flessione del tubo a parete sottile collassa senza supporto interno; quando scegliere la piegatura a mandrino rispetto alla piegatura a compressione ; come la pressione dello stampo , blocca la pressione dello stampo e aumenta l'impostazione della forma della parete di controllo; e come risolvere i problemi di piegatura dei tubi in pochi minuti invece che in ore.
L'appiattimento è un problema di sezione trasversale, non di superficie. Sul raggio esterno il muro è teso in tensione; sul raggio interno è schiacciato in compressione. Senza nulla che supporti l'ID, il tubo tondo si chiude in un'ellisse: l'asse lungo corre attraverso la curva e l'asse corto attraverso di essa. Gli ingegneri chiamano questa deformazione o ovalizzazione della sezione trasversale , misurata come (Dmax − Dmin) / Dnominale × 100%.
Tre numeri lo guidano. Il rapporto D/t (OD ÷ spessore della parete) indica quanto è sottile il guscio: un tubo da 50 mm con parete da 2 mm è D/t = 25, già al limite per curve strette. Il rapporto R/D (raggio della linea centrale ÷ OD) indica quanto è acuta la curva: sotto 2,5 D la sezione tende a collassare. E la duttilità del materiale decide se il muro scorre liscio o si deforma: l’alluminio morbido si raggrinzisce, l’acciaio inossidabile duro resiste ma ha bisogno di sostegno.
1) Raggio di curvatura troppo stretto. Un CLR inferiore a 1,5–2,5 D concentra lo stress su un piccolo arco; senza supporto interno la parete esterna si ritira e la sezione diventa ovale.
2) Nessun mandrino o mandrino troppo arretrato. Il mandrino a sfera supporta l'ID direttamente sulla tangente. Se si trova dietro il punto tangente, il muro non supportato crolla verso l'interno.
3) Tipo di mandrino errato per D/t. Un mandrino a spina va bene per il 3D; le curve più strette a 1,8–2,5 D richiedono un mandrino a sfera da 2–3 sfere con passo stretto.
4) Spazio sovradimensionato tra mandrino e tubo. Lo spazio tra il mandrino e il diametro interno deve essere minimo (≈0,04–0,08 mm per lato). Troppa distanza e il muro si piega verso l'interno tra le palle.
5) La matrice di pressione è troppo allentata o troppo stretta. Sciolto lascia che il tubo si stacchi e si appiattisca; una resistenza eccessiva allunga l'OD e assottiglia la parete.
6) Morsetto scorrevole o sovraserraggio. Lo slittamento fa girare la sezione; un serraggio eccessivo fa rientrare il diametro esterno. Entrambi distorcono la forma rotonda.
7) Scarsa lubrificazione e scanalatura della matrice usurata. I picchi di attrito tirano il muro in modo asimmetrico; una scanalatura usurata non sostiene più il tubo.
Passare alla piegatura a tiraggio rotante . Dei tre metodi comuni: piegatura a tiraggio rotante, , piegatura a compressione e piegatura a mandrino , il tiraggio rotante supporta il tubo su entrambi i lati della matrice di piegatura ed è la linea di base per le piegature rotonde. La piegatura a compressione è economica e veloce ma lascia fluttuare la sezione, quindi riservala a parti di ampio raggio e di bassa precisione.

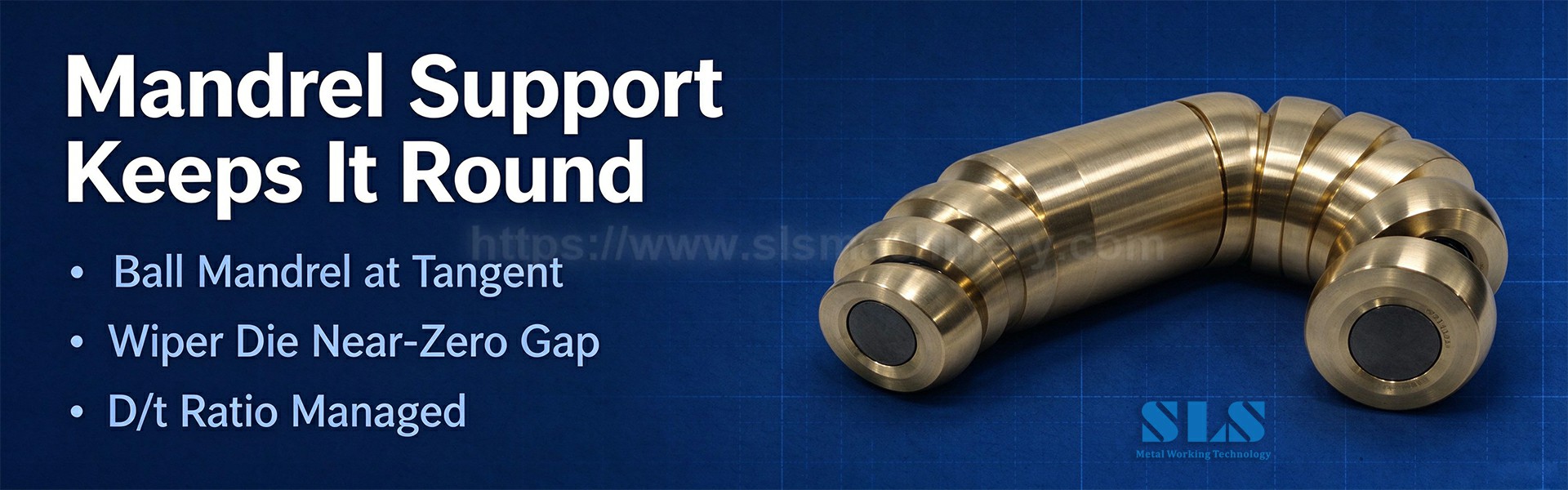

Aggiungi un mandrino per raggi stretti e pareti sottili. Abbina il conteggio delle sfere al R/D: 3D+ utilizza un tappo o un mandrino a sfera singola; 2–2.5D richiede 2–3 palline; sotto 2D, un mandrino multi-sfere a passo stretto. Posiziona la punta appena dietro il punto tangente e mantieni uno spazio limitato.
Esegui un dado tergicristallo. La matrice del tergitore pulisce il raggio interno, bloccando sia le rughe che le micro-pieghe che allungano la sezione ovale. La distanza dal tubo deve essere prossima allo zero con un angolo di inclinazione di 1–2°.
Utilizzare l'assistenza boost/pressione. I moderni controlli CNC della curvatubi spingono il materiale nella curva con una forza di spinta programmata , contrastando l'assottigliamento da trazione sul raggio esterno e mantenendo la sezione circolare.
Abbinare la scanalatura della matrice e il morsetto. La scanalatura della matrice di piegatura deve corrispondere al diametro esterno del tubo entro pochi centesimi di millimetro; la matrice della pinza deve fare presa senza rientrare. Pulisci e lubrifica ogni ciclo: gli utensili asciutti e usurati sono una causa nascosta di appiattimento.
Specificare un raggio di curvatura adeguato. Qualora il progetto lo consenta, mantenere un CLR ≥ 1,5D su pareti spesse e ≥ 2,5D su pareti sottili. Questa singola modifica rimuove la maggior parte del problema prima ancora che gli utensili vengano tagliati.
Non tutte le applicazioni necessitano di un cerchio perfetto. La fabbricazione generale accetta un'ovalità fino all'8–10%; i tubi idraulici e aerospaziali di precisione in genere mantengono ≤ 5% e le linee dei fluidi aerospaziali spesso richiedono un'integrità della sezione trasversale pari al 95%+ a ≤ 3%. Specificare la tolleranza sul disegno, quindi scegliere l'attrezzatura (numero di mandrini, matrice raschiante, spinta) per soddisfarla. Misurare la sezione trasversale di piegatura con un calibro o un misuratore di ovalizzazione sul primo campione, non sul decimo.

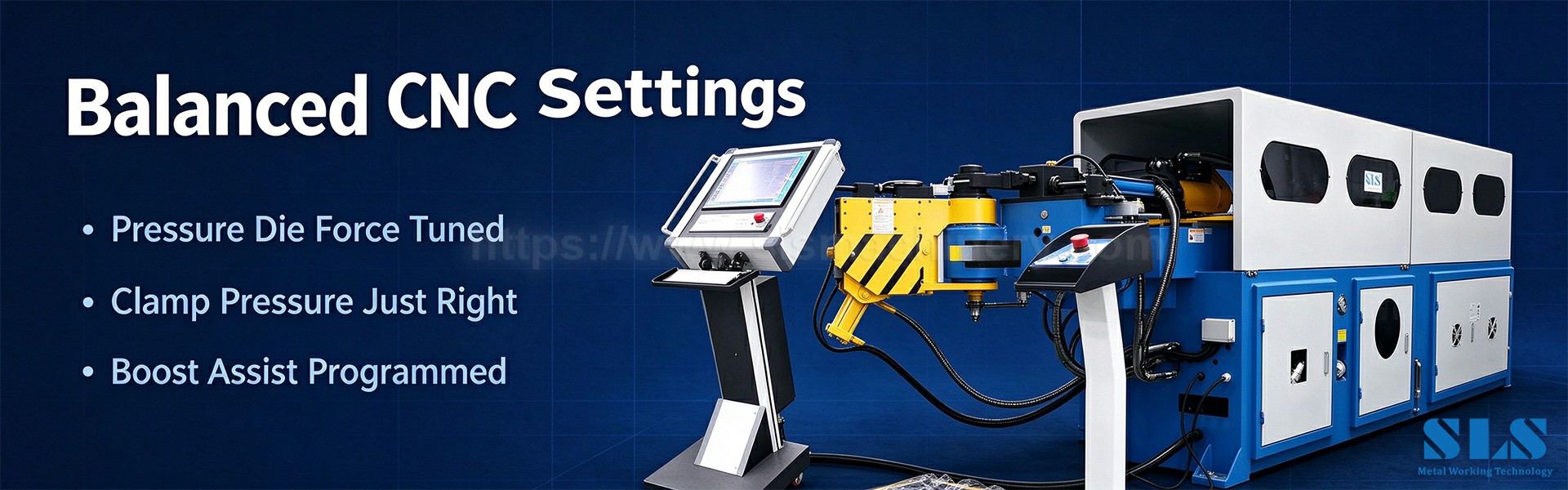

Una moderna curvatubi CNC elimina la maggior parte delle congetture. Cerca l'assistenza sincronizzata dello stampo a pressione, la spinta programmabile, la regolazione precisa dell'estensione del mandrino e il feedback in tempo reale sull'assottigliamento delle pareti. Queste caratteristiche sono più importanti nelle linee di scarico e telaio automobilistiche , nella piegatura di linee idrauliche e di carburante, nei telai di mobili e nei tubi aerospaziali, dove una curvatura obliqua non può essere recuperata mediante successive saldature o pressature. Fai attenzione anche ai difetti associati: assottigliamento delle pareti sul raggio esterno, rughe sul raggio interno e ritorno elastico dopo l'apertura della curva: tutti e quattro rispondono agli stessi strumenti e alle stesse correzioni dei parametri.
D: Cosa causa l"appiattimento di un tubo dopo la piegatura?
R: Perdita di supporto della sezione trasversale sotto tensione e compressione combinate, solitamente dovuta a un raggio di curvatura troppo stretto per la parete, un mandrino mancante o posizionato in modo errato, una scanalatura della matrice errata o un"assistenza della matrice a pressione insufficiente.
D: Cos"è una tolleranza sicura all"ovalizzazione?
R: La fabbricazione generale accetta l"8–10%; specifiche per lavori idraulici e di precisione 5% o meno; le linee dei fluidi aerospaziali spesso richiedono una tenuta del 3% o più. Specificarlo sul disegno.
D: Quando è necessario un mandrino per evitare l"appiattimento?
R: Al di sotto del raggio della linea centrale di circa 2,5 D o ogni volta che il rapporto D/t ti colloca in un territorio con pareti sottili. Utilizzare un mandrino a spina vicino al 3D e un mandrino multi-sfera a passo stretto sotto il 2D.
D: Un muro più spesso impedisce sempre l"appiattimento?
A: Aiuta molto: D/t più basso significa una sezione più rigida. Ma le pareti più spesse richiedono una maggiore forza di flessione e possono rompersi se il mandrino è sottodimensionato; abbinare gli strumenti al muro reale.
D: Qual è la differenza tra trafilatura rotativa e piegatura a mandrino?
R: Il metodo è il sorteggio del Rotary; la piegatura del mandrino aggiunge supporto interno per raggi stretti e pareti sottili. La maggior parte delle piegatrici CNC di produzione sono macchine a trafilatura dotate di mandrino.
D: Posso correggere l"appiattimento su una piega esistente?
R: Di solito non in modo affidabile. Le pieghe asimmetriche sono più facili da prevenire con strumenti e impostazioni piuttosto che correggerle in seguito: investi nella configurazione anziché nella rilavorazione.
D: Quanto è importante la lubrificazione?
R: Molto. Controlla l"attrito tra il tubo e l"utensile, che influisce direttamente sul flusso del materiale, sull"assottigliamento delle pareti e sulla rotondità della sezione.
D: Quali caratteristiche della macchina contano di più?
R: Assistenza/potenziamento programmabile dello stampo a pressione, controllo preciso dell"estensione del mandrino, movimento sincronizzato degli assi e ricette memorizzate per codice articolo: questi elementi mantengono ripetibile l"ovalizzazione.
L'appiattimento è un problema di geometria della sezione trasversale guidato da D/t, R/D e materiale. Correggere prima il raggio, quindi aggiungere il mandrino e la matrice raschiante giusti, bilanciare la forza della matrice di pressione e aumentare la potenza e mantenere gli utensili puliti e lubrificati. Una strutturata routine di risoluzione dei problemi di piegatura dei tubi e una capace piegatubi CNC trasformano gli scarti non circolari in pieghe ripetibili e conformi alle specifiche. SLS Machinery fornisce piegatrici CNC a disegno rotativo, utensili con mandrino e matrice raschiante e supporto per l'installazione di tubi a parete sottile e a raggio stretto: inviaci le dimensioni del tubo, il materiale e il raggio di curvatura per una configurazione consigliata.
