Definire i termini della macchina per aiutare a scegliere un modello adatto di tubo e bender del tubo
Macchina per flessione per tubi di mandrino NC:

Tubo di mandrino da disegno numericamente controllato e bender idraulico che è adatto a una semplice forma di piegatura. È una soluzione semiautomatica pratica per ambienti di produzioni per piccoli a medi.

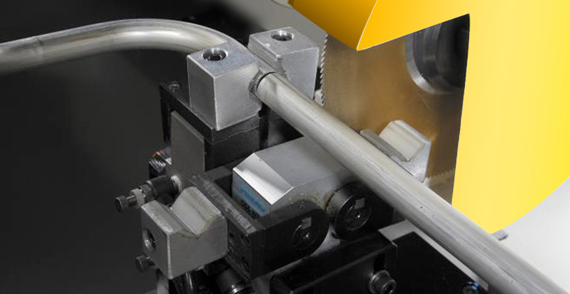

La flessione del mandrino è un metodo di flessione del disegno rotante, in cui - il mandrino, un albero di mandrino solido con un massimo di cinque segmenti, a forma di ciambella, sfere che sono leggermente più piccole dell'ID del tubo/tubo che viene piegato Nel tubo/tubo per fornire supporto interno durante la flessione.

Macchina di flessione del tubo del mandrino CNC:

PLC o IPC Disegna il tubo del mandrino e il bender del tubo che può essere a 2 o 3 assi che controllano in base al requisito del cliente.

Tubi di piegatura automatica della macchina per flessione per tubi CNC con massima efficienza, dinamica e precisione. Il concetto ibrido unisce i vantaggi della tecnologia di trasmissione elettrica e idraulica. I programmi di flessione possono essere creati, elaborati e amministrati direttamente sulla macchina. È una macchina per piegatura a tubo CNC ideale per ambienti di produzione ad alta e precisione.

Caratteristiche del tubo ibrido Bender: 1. La serie di macchine impiega valvole idrauliche e circuiti integrati per controllare la flessione singolarmente, che estenderà la durata delle parti idrauliche .... Servo Drive fornisce un'elevata precisione nel posizionamento della flessione, che garantisce una flessione di alta qualità.

Macchina per flessione per tubi CNC con multi-padrone:

Più di un raggio di flessione diverso richiesto sullo stesso pezzo di pipa o flessione del tubo.

Macchina per flessione per tubi CNC con funzione di flessione push (rotolamento):

Ciò può facilmente ottenere una curva del raggio molto grande rispetto alla flessione del discorso rotante. Uno stile di piegatura in cui il braccio di piega viene spostato positivo di alcuni gradi, quindi il tubo viene spinto attraverso una serie di rulli per creare la curva. Un set di rulli posizionati sulla posizione del morsetto e sulla posizione della matrice di pressione. Tutti i rulli ruotano liberamente. È possibile una formazione 3D. Il tubo è guidato tra i rulli di flessione e i roll di supporto, mentre viene spinto attraverso gli strumenti. La posizione del roll formale definisce il raggio di flessione. Per cambiare il piano di flessione, un spintore ruota il tubo attorno al suo asse longitudinale.

Macchina per flessione per tubi CNC con funzione booster:

Quando è necessaria una piccola flessione CLR o il diradamento delle pareti è fondamentale, la funzione booster ha la soluzione più efficiente e innovativa per la produzione di curve di raggio extra aderente con una deformazione minima.

Centerline Radius (CLR):È la misurazione del raggio del tubo o del tubo che sarà mandrel o piegatura rotante. Questa è la distanza in mm o pollici dal centro della curvatura del tubo o del tubo all'asse della linea centrale del tubo o del tubo che si fletterà il mandrino o la flessione del rotazione.
Ecco un modo semplice per misurare il CLR:

Passo 1:Se è disponibile un tubo di campionamento o un tubo piegato, posizionare il tubo o il tubo che si desidera piegare su un grande pezzo di carta sul pavimento.

Passo 2: Tracciando il tubo di campionamento o il tubo che si desidera piegare sulla carta, continuando il motivo fino a quando non hai fatto un cerchio completo con il tubo o il tubo con cui stai lavorando.

Passaggio 3: Misura (in mm o pollici) dal centro del tubo o del tubo al centro del cerchio disegnato.
● Easy Way (EW): Questo è piegare il pezzo sul suo lato corto durante il processo di flessione del mandrino; piegatura di un tubo o tubo rettangolare.
● Hard Way (HW): Questo è piegare il pezzo sul suo lato lungo durante il processo di flessione del mandrino; piegatura di un tubo o tubo rettangolare.
