Hai mai notato bordi ruvidi e frastagliati dopo aver tagliato tubi di metallo? Le bave sono più di un semplice fastidio estetico: creano rischi per la sicurezza, complicano l'assemblaggio a valle e aggiungono costosi lavori di finitura secondari. Le cause profonde delle bave nel taglio dei tubi risiedono nel comportamento del materiale, nei parametri di taglio, nelle condizioni dell'utensile e nella configurazione della macchina. Questa guida spiega perché si formano bave sulle macchine da taglio per tubi di tipo sega (dalla macchina per il taglio di tubi manuale alla macchina per il taglio di tubi semiautomatica e alla macchina per il taglio di tubi completamente automatica ) e come controllarle per tagli più puliti e sicuri.
Presso SLS Machinery, la nostra macchina per il taglio di tubi CNC e i sistemi di taglio per tubi con sega circolare a freddo sono progettati secondo principi di taglio senza bave: telai rigidi della macchina, bloccaggio idraulico di precisione e utensili per lame HSS abbinati . Dalle linee di scarico automobilistiche ai mobili in acciaio e alla fabbricazione di sistemi HVAC, le nostre macchine eseguono tagli lisci e squadrati con una zona interessata dal calore minima e senza rimozione di bave secondarie. Questa guida illustra le cause, i tipi, i metodi di prevenzione e le fasi di risoluzione dei problemi delle bave in modo da poter ottenere il massimo dalle operazioni di taglio dei tubi.
Quando un tubo viene tagliato, il metallo nel punto di uscita può subire una deformazione plastica. Invece di separarsi in modo netto, il materiale si allunga o si piega verso l'esterno formando delle bave. Ciò accade perché la forza di taglio spinge il metallo anziché tagliarlo in modo netto. I tubi con pareti sottili o strutture flessibili sono particolarmente soggetti a questo problema, poiché non riescono a resistere bene alla pressione di taglio. Il risultato è un bordo rialzato o un lembo che sporge dalla superficie tagliata. Nel processo di taglio di tubi a freddo con una lama affilata HSS , la bassa velocità di taglio e l'azione dei denti simile a una fresatura riducono al minimo il flusso di plastica, motivo per cui il taglio a freddo è lo standard del settore per la lavorazione di tubi sensibili alle bave.
Il taglio genera calore. Se questo calore è troppo elevato o concentrato, può ammorbidire o fondere parzialmente il metallo vicino al taglio. Questa zona ammorbidita perde forza, facendo sì che il materiale fluisca o si attacchi invece di rompersi in modo netto. Il surriscaldamento provoca anche ossidazione o scolorimento, che indeboliscono ulteriormente il bordo. Quando il metallo si raffredda, si solidifica con bordi ruvidi e irregolari: bave. A differenza della segatura ad attrito caldo, una sega circolare a freddo rimuove il materiale attraverso la fresatura a bassa velocità della lama, mantenendo il pezzo fresco e prevenendo la zona interessata dal calore che produce bave fuse. Un adeguato controllo del calore, attraverso la corretta velocità, l'alimentazione e l'uso del refrigerante, è essenziale per evitare questo problema.
Se l'utensile da taglio non è innestato correttamente o se i parametri di taglio non sono corretti, si formano facilmente delle bave. Ad esempio, un taglio troppo lento può causare un eccessivo accumulo di calore, mentre un taglio troppo veloce potrebbe non recidere completamente il metallo, lasciando bordi ruvidi. Inoltre, velocità di avanzamento o profondità di taglio errate causano il trascinamento o la vibrazione dell'utensile, spingendo il materiale invece di tagliarlo in modo netto. Sulle macchine a controllo CNC, l'ottimizzazione dei parametri di taglio (adattamento della velocità della lama, della velocità di avanzamento e della forza di serraggio al diametro del tubo e allo spessore della parete) è la prima linea di difesa contro la formazione di bave.
Una lama smussata o usurata aumenta l'attrito e la resistenza al taglio. Non riesce a tagliare il materiale del tubo in modo fluido, quindi strappa o deforma il bordo. Questa usura aumenta anche la temperatura di taglio, aumentando il danno termico. Le lame affilate riducono le sbavature effettuando tagli netti con meno forza e calore. L'ispezione regolare dell'affilatura della lama e la sostituzione tempestiva sono fondamentali per mantenere la qualità del taglio. Le lame HSS premium con rivestimenti PVD o TiN prolungano significativamente la durata dell'affilatura nel taglio di grandi volumi.
Se il tubo non è bloccato saldamente o è instabile durante il taglio, può muoversi o vibrare. Questa instabilità provoca una pressione di taglio e un impegno dell'utensile non uniformi, causando bordi irregolari e bave. I tubi a pareti sottili o lunghi sono particolarmente vulnerabili alla flessione o allo spostamento. I sistemi di bloccaggio idraulico sulle macchine automatiche trattengono rigidamente il tubo durante l'intero taglio, mentre i rulli di supporto impediscono il cedimento su pezzi lunghi: entrambi sono essenziali per un taglio del tubo senza bave . Sulle macchine manuali, l'operatore deve applicare manualmente una forza di serraggio costante, motivo per cui il controllo delle bave è più difficile da ripetere.
Suggerimento: controllare regolarmente l"affilatura della lama e mantenere una velocità di taglio adeguata per ridurre al minimo la deformazione della plastica e l"accumulo di calore che causano bave dopo il taglio del tubo.

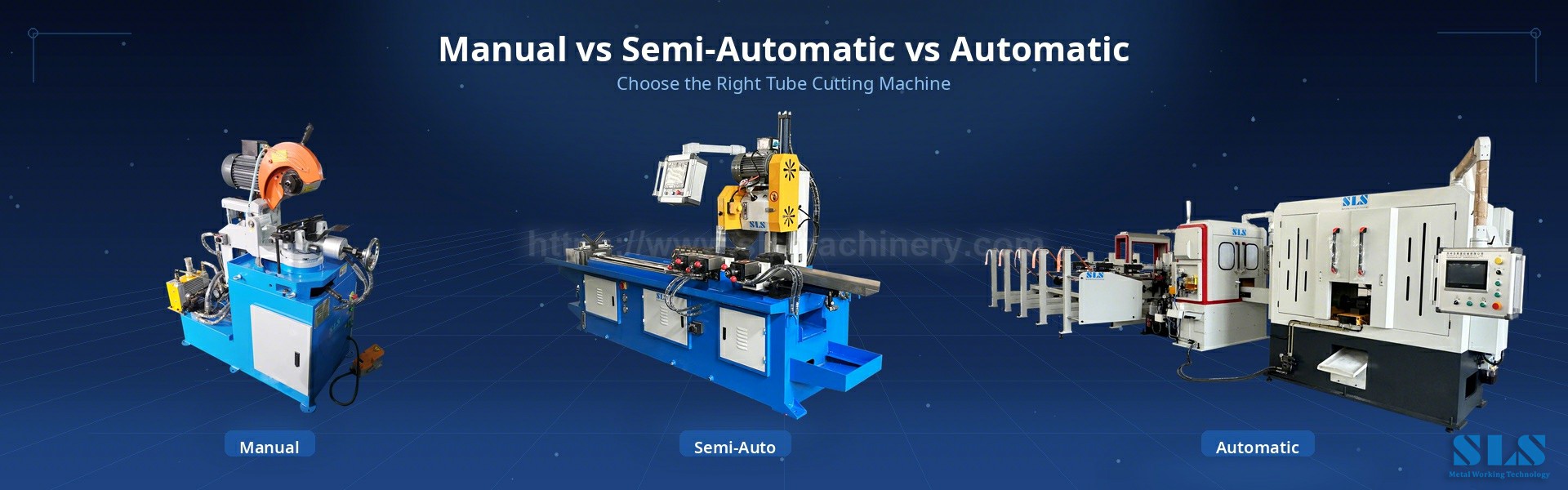

Il tipo di macchina tagliatubi scelta influisce direttamente sul controllo delle bave, sulla produttività e sui costi. Le macchine per il taglio di tubi a sega si dividono in tre categorie principali: manuali, semiautomatiche e completamente automatiche. Comprendere le loro differenze ti aiuta a selezionare l"attrezzatura giusta per le tue esigenze di produzione.
Una macchina per il taglio manuale di tubi richiede che l'operatore alimenti il tubo, blocchi il pezzo e abbassi manualmente la lama della sega. La velocità di taglio, la pressione di alimentazione e l'applicazione del refrigerante dipendono tutti dall'abilità e dalla costanza dell'operatore.
· Vantaggi: Costo iniziale più basso; costruzione semplice e facile manutenzione; massima flessibilità per lotti piccoli e cambi formato frequenti; nessuna competenza di programmazione richiesta
· Svantaggi: la dimensione della bava varia a seconda della tecnica dell"operatore; bassa velocità di produzione; lavoro fisico più elevato; difficile mantenere una forza di serraggio costante, il che aumenta il rischio di movimento del tubo e formazione di bave
· Ideale per: piccole officine, lavori di manutenzione, produzione di prototipi e taglio occasionale di dimensioni miste
Poiché l"avanzamento e la pinza sono controllati manualmente, le macchine manuali tendono a produrre risultati di bava più variabili: un operatore esperto può tagliare in modo pulito, ma la ripetibilità tra i turni è difficile da mantenere.
Una macchina semiautomatica per il taglio dei tubi automatizza parte del ciclo (tipicamente il bloccaggio, la discesa della lama o l'arresto della lunghezza) mentre l'operatore continua a caricare il tubo e ad avviare il ciclo. Ciò elimina le due azioni umane più variabili: forza di serraggio e avanzamento della lama.
· Vantaggi: Forza di serraggio e taglio più costante rispetto alle macchine manuali, riducendo la variazione della bava; maggiore produttività con un solo operatore; il bloccaggio idraulico o pneumatico impedisce il movimento del tubo; i fermi di lunghezza migliorano la precisione della posizione di taglio; costo moderato
· Svantaggi: l"operatore continua a gestire il carico e lo scarico, quindi il tempo del ciclo è limitato dalla velocità umana; meno flessibile per programmi complessi di più lunghezze rispetto al CNC completo; il cambio lotto richiede ancora tempo
· Ideale per: produzione di volumi medi di tubi di dimensioni standard, officine che necessitano di qualità costante senza investimenti in automazione completa
Le macchine semiautomatiche sono la scelta più comune per i produttori di piccole e medie dimensioni che passano dal taglio manuale. Grazie al bloccaggio automatico e all"avanzamento costante della lama, producono già molte meno bave rispetto al funzionamento manuale.
Una macchina tagliatubi automatica (e la sua variante CNC, la tagliatubi CNC ) gestisce l'intero ciclo senza l'intervento dell'operatore: alimentazione automatica da fascio o magazzino, posizionamento della lunghezza servocontrollato, bloccaggio automatico, discesa della lama, taglio e scarico del pezzo. Tutti i parametri (velocità della lama, velocità di avanzamento, pressione di bloccaggio, flusso di refrigerante) sono programmati e ripetibili sugli stessi valori ad ogni ciclo.
· Vantaggi: Massima consistenza senza bave perché ogni parametro è controllato dal programma e identico su ogni taglio; produttività molto elevata con un operatore che gestisce più macchine; l"alimentazione servo e il bloccaggio idraulico riducono al minimo la deformazione plastica; cambi di lunghezza e angolo programmabili in pochi secondi; integrazione con linee automatizzate per la produzione di grandi volumi
· Svantaggi: Investimento iniziale più elevato; richiede competenze di programmazione e formazione degli operatori; manutenzioni più complesse (sistemi idraulici, servo e PLC); meno economico per lotti molto piccoli
· Ideale per: produzione di grandi volumi come linee di scarico automobilistiche, strutture di mobili in acciaio, componenti HVAC e fabbricazione di tubi di massa
Sulle macchine automatiche, il taglio dei tubi senza bave diventa una capacità della macchina piuttosto che un'abilità dell'operatore. I parametri programmati, il bloccaggio sincronizzato e l'avanzamento controllato della lama producono i tagli più puliti e ripetibili dei tre tipi.
Lo stesso tubo, lama e materiale produrranno risultati di bava diversi su diversi tipi di macchine:
· Manuale: Bave variabili a seconda della tecnica dell"operatore; rischio più elevato di movimento e vibrazioni del tubo durante il taglio
· Semiautomatico: il bloccaggio uniforme elimina il movimento del tubo; la variazione della bava dipende principalmente dalle condizioni della lama e dalla selezione della velocità
· Automatico/CNC: parametri completamente ripetibili; il controllo delle bave è limitato principalmente dall"affilatura della lama e dalla corretta programmazione dei parametri
Quando selezioni una macchina, abbina il livello di automazione alle dimensioni dei lotti, ai requisiti di qualità e al budget. Molti produttori iniziano con una macchina semiautomatica e passano a quella automatica o CNC man mano che i volumi crescono.
Quando si lavora con le operazioni della macchina per il taglio di tubi , si incontrano diversi tipi di bave. Conoscerli aiuta a diagnosticare i problemi e a scegliere la soluzione giusta. Ecco le sbavature più comuni che vedrai:
Le bave di Poisson si formano a causa della deformazione plastica durante il taglio. Quando l"utensile preme sul metallo duttile, il materiale scorre lateralmente, creando un bordo rialzato lungo la linea di taglio. Queste bave di solito sembrano lembi o labbra sottili e allungati che sporgono dal bordo del tubo. Si verificano spesso su metalli più teneri o pareti sottili, dove il materiale si allunga facilmente invece di rompersi in modo netto.
· Appaiono lungo il bordo tagliato
· Lembi sottili, talvolta taglienti
· Causato dal flusso laterale del materiale
· Più comune nei metalli duttili
Le bave da ribaltamento si verificano quando l"utensile da taglio esce dal materiale e il bordo si arriccia o si piega. Questo è tipico nella fresatura o foratura ma può verificarsi anche nel taglio di tubi se la lama trascina o la velocità di avanzamento non è ottimale. La bava sembra un piccolo labbro o lembo arricciato che è rotolato oltre il bordo, spesso più spesso e più resistente delle bave di Poisson.
· Lembi del bordo arricciati e spessi
· Risultato dell"uscita dell"utensile che trascina materiale
· Può interferire con il montaggio o causare lesioni
Le bave di rottura compaiono quando il materiale si strappa in modo non uniforme all"uscita del taglio. Invece di una finitura liscia, il bordo appare frastagliato o strappato. Ciò accade quando la forza di taglio supera la resistenza del materiale o quando il tubo non è adeguatamente supportato, provocandone la rottura irregolare. Queste bave sono spesso ruvide e fragili e possono creare concentrazioni di stress nella parte finita.
· Bordi frastagliati e strappati
· Forma dovuta a frattura incontrollata del materiale
· Comune in tubi fragili o con pareti spesse
· Può causare concentrazioni di stress
Le bave di taglio si verificano nella fase finale quando la parte si separa dal tubo rimanente. La lama potrebbe lasciare una piccola cresta o un bordo ruvido mentre completa il taglio. Questo tipo di bava è particolarmente comune nelle operazioni con macchine troncatrici o troncatrici . Di solito è un bordo piccolo e rialzato, ma può essere affilato o irregolare se la lama è smussata o i parametri non sono corretti.
· Situato sulla linea di giunzione
· Piccole creste o bordi irregolari
· Legato all"affilatura e alla velocità della lama
· Influisce sulla qualità della parte finale
Suggerimento: ispezionare attentamente il tipo di bava dopo il taglio. Far corrispondere le caratteristiche delle bave alle loro cause aiuta a regolare la velocità di taglio, l"affilatura dell"utensile o il bloccaggio per ridurle in modo efficace.
La velocità di taglio gioca un ruolo importante nella formazione di bave durante il taglio del tubo. Se la velocità è troppo lenta, l"utensile trascorre troppo tempo sul materiale, causando un eccessivo accumulo di calore. Questo calore ammorbidisce il metallo vicino al taglio, rendendolo incline alla fusione o alla deformazione plastica, che porta alla formazione di bave grandi e ruvide. D"altra parte, un taglio troppo veloce potrebbe non consentire all"utensile di recidere completamente la parete del tubo in modo netto, facendo sì che la lama trascini o strappi il materiale e crei bave frastagliate.
Trovare la giusta velocità di taglio è come colpire un 'punto giusto'. A questa velocità, lo strumento taglia senza problemi senza surriscaldarsi o trascinarsi. Per il taglio di tubi con sega a freddo , le velocità superficiali consigliate della lama sono generalmente di 60–120 m/min per l'acciaio strutturale e 30–50 m/min per l'acciaio inossidabile austenitico. I tubi a parete sottile spesso richiedono un'avanzamento più lento per evitare la flessione, ma la velocità deve comunque essere sufficientemente elevata per evitare danni dovuti al calore.
La potenza di taglio influenza direttamente la quantità di calore generato durante il processo. Una potenza maggiore significa più energia erogata al tubo, che scioglie o ammorbidisce il metallo più velocemente. Anche se questo aiuta a ottenere un taglio pulito, una potenza eccessiva provoca surriscaldamento e fusione eccessiva, producendo bave dure, ruvide o addirittura parzialmente fuse sul bordo del tubo.
Al contrario, una potenza bassa potrebbe non tagliare completamente la parete del tubo, provocando la spinta o la lacerazione del materiale da parte della lama. È essenziale abbinare correttamente la potenza allo spessore del tubo e al tipo di materiale. Per i tubi in acciaio inossidabile, che hanno un"elevata resistenza termica, una potenza da moderata ad elevata con apporto di calore controllato solitamente funziona meglio. Sulle macchine CNC, l"avanzamento servoassistito e il controllo della potenza mantengono l"apporto di calore costante durante l"intero ciclo di taglio.
La geometria dell'utensile è molto importante per il taglio. Una lama con il giusto angolo di spoglia e un bordo affilato taglia in modo pulito, riducendo al minimo la deformazione del materiale. Per il taglio dell'acciaio inossidabile, le lame delle seghe utilizzano un passo dei denti variabile per interrompere l'accumulo continuo di calore e angoli di inclinazione negativi (da -5° a -10°) per rafforzare il dente riducendo l'attrito. Anche il numero di denti e lo spazio per il truciolo influiscono sulla formazione di bave: le lame con più denti producono tagli più fini ma necessitano di velocità più elevate, mentre un numero minore di denti con gole del truciolo più grandi migliorano l'evacuazione del truciolo e riducono il calore. Una geometria non corretta dell'utensile fa sì che l'utensile si trascini o vibri, spingendo il metallo lateralmente e creando bave.
La velocità di avanzamento controlla la velocità con cui si muove il tubo rispetto all"utensile da taglio. Velocità di avanzamento troppo lente aumentano l"apporto di calore, rischiando danni termici e grandi bave. Velocità di avanzamento troppo elevate possono causare tagli incompleti o salti dell"utensile, con conseguenti bordi ruvidi e bave.
Ottimizzare le velocità di avanzamento significa bilanciare velocità di taglio e potenza in modo che l"utensile tagli in modo efficiente senza surriscaldarsi o trascinarsi. Aumentare leggermente la velocità di avanzamento su tubi spessi può ridurre l’accumulo di calore, ma solo se la potenza è sufficiente per mantenere un taglio netto. Per i tubi sottili, potrebbero essere necessarie velocità di avanzamento più lente per evitare la flessione, ma devono essere abbinate a utensili affilati e ad un"adeguata evacuazione del truciolo. Nelle macchine automatiche la velocità di avanzamento è programmata per materiale e diametro; sulle macchine manuali dipende dalla fermezza con cui l"operatore abbassa la lama.
Suggerimento: testare sempre le combinazioni di velocità di taglio e velocità di avanzamento sui tubi campione per trovare l"equilibrio che produca tagli netti con sbavature minime prima di avviare la produzione completa.

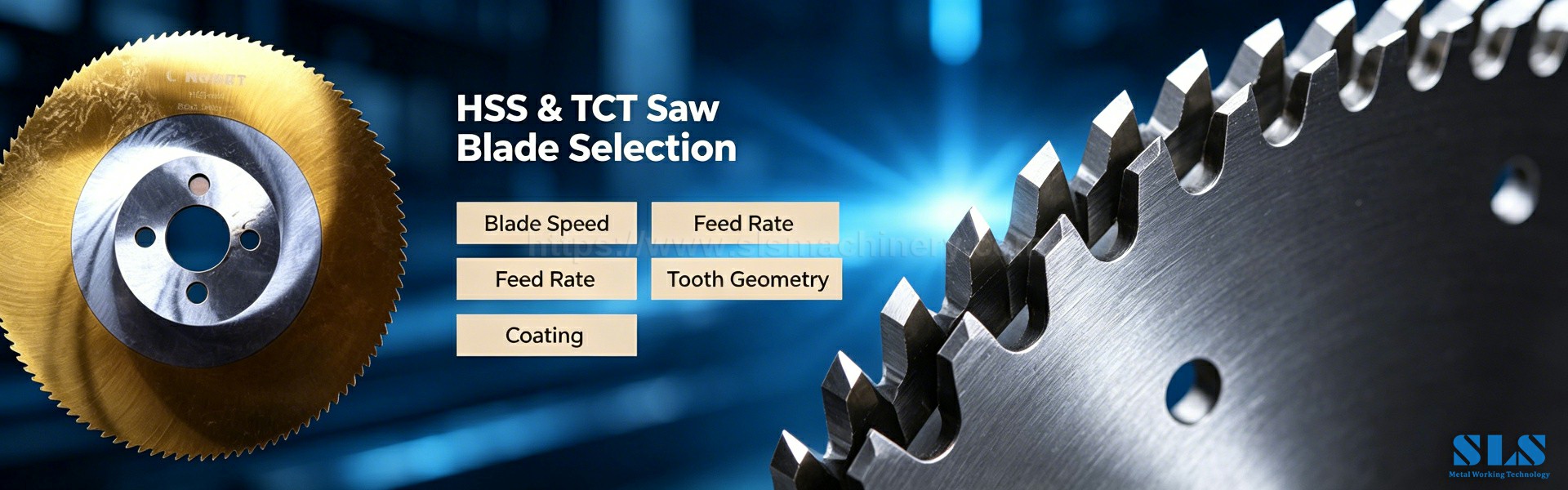

La scelta degli strumenti e delle lame da taglio adeguati è fondamentale per ridurre le bave dopo il taglio del tubo. La giusta selezione corrisponde alle specifiche del tubo e alle condizioni di taglio, garantendo tagli più puliti e meno post-elaborazione.
Il diametro della lama influisce sulla stabilità del taglio e sulla generazione di calore. Le lame più piccole offrono precisione per tubi sottili o di piccolo diametro, riducendo vibrazioni e deformazioni. Le lame più grandi sono adatte a tubi spessi o di grandi dimensioni, garantendo maggiore potenza di taglio e durata.
Il tipo di lama deve adattarsi al materiale del tubo. Per il taglio di tubi in acciaio inossidabile , le lame HSS con rivestimento PVD o le lame per sega TCT (con punta in carburo di tungsteno) funzionano bene: offrono taglienti affilati e resistono al calore, riducendo al minimo le bave causate dalla fusione o dalle sbavature. L'uso della lama sbagliata può smussarsi più velocemente o generare calore eccessivo, con conseguente scarsa qualità del bordo. La geometria a denti fini e il design del taglio sottile riducono la forza di taglio e migliorano l'evacuazione del truciolo.
Le lame affilate tagliano in modo netto, riducendo la forza e il calore. Gli strumenti smussati o di bassa qualità aumentano l"attrito, provocando la lacerazione o la deformazione del metallo. Ciò si traduce in bave più grandi e più ruvide. Gli strumenti di alta qualità mantengono l"affilatura più a lungo, garantendo tagli uniformi. È essenziale un"ispezione regolare dell"affilatura della lama: i segni di opacità includono una maggiore resistenza al taglio, bordi ruvidi o scolorimento. L"affilatura o la sostituzione tempestiva mantiene le bave sotto controllo.
Il materiale legante e il rivestimento trattengono i grani taglienti sulla lama e influiscono direttamente sul controllo delle bave:
· I leganti in resina offrono flessibilità e resistenza agli urti, ottimi per tagli di precisione su tubi sottili
· I leganti vetrificati garantiscono durezza e resistenza al calore, ideali per tubi in acciaio inossidabile spessi o duri
· I rivestimenti PVD/TiN riducono l"attrito e il calore, prolungando la durata della lama e mantenendo i bordi puliti
· Le lame con punta in cermet sono adatte a tubi strutturali e inossidabili a parete sottile per una finitura superficiale superiore
Le lame usurate perdono efficienza di taglio. Generano più calore e applicano una pressione irregolare, aumentando la dimensione della bava. Anche la lama migliore necessita di essere sostituita dopo un certo numero di tagli o quando le prestazioni diminuiscono. I segnali che richiedono la sostituzione delle lame includono usura visibile o crepe sulla superficie della lama, maggiore formazione di bave nonostante la regolazione dei parametri e tempi di taglio più lunghi o carico del motore più elevato. La sostituzione tempestiva delle lame evita problemi di qualità e costose rilavorazioni.
Suggerimento: abbina sempre il diametro della lama e il tipo di dente alle dimensioni e al materiale del tubo e sostituisci le lame prima che si smussino per mantenere le sbavature minime e i tagli puliti.
I fluidi di raffreddamento riducono la temperatura nella zona di taglio, prevenendo il surriscaldamento che ammorbidisce o fonde i bordi metallici e provoca bave. I lubrificanti riducono inoltre l'attrito tra la lama della sega e la superficie del tubo, diminuendo la generazione di calore e aiutando la lama a scivolare dolcemente. I metodi di raffreddamento comuni includono refrigeranti a base d'acqua che assorbono rapidamente il calore, lubrificanti a base di olio che riducono l'attrito e sistemi di nebulizzazione o spruzzo che combinano raffreddamento e lubrificazione. Per i tubi in acciaio inossidabile, i refrigeranti a base d'acqua con inibitori di corrosione funzionano bene. Su molte configurazioni di macchine per il taglio di tubi , la MQL (lubrificazione minima) fornisce alla zona di taglio il refrigerante appena sufficiente per garantire parti pulite e asciutte.
Nel taglio di tubi con sega, il raffreddamento viene fornito direttamente alla lama e alla zona di taglio. Una corretta erogazione del refrigerante svolge tre funzioni: lubrifica i denti della lama, rimuove il calore dal taglio ed elimina i trucioli dal taglio. Gli ugelli del refrigerante devono essere posizionati in modo che il flusso raggiunga entrambi i lati della lama nel punto di contatto con il tubo. Nelle macchine automatiche il flusso del liquido refrigerante è controllato dal programma e si attiva automaticamente all"inizio di ogni taglio; sulle macchine manuali l"operatore apre e chiude la valvola, il che può portare a un raffreddamento incoerente. Un"alimentazione costante e adeguata di refrigerante mantiene bassa la temperatura della lama, preserva l"affilatura dei denti e riduce le bave causate dal rammollimento termico.
I sistemi di raffreddamento necessitano di cure regolari per rimanere efficaci:
· Controllare il livello e la concentrazione del liquido refrigerante prima di ogni cambio
· Pulire gli ugelli e i filtri per evitare intasamenti che affamano la zona tagliata
· Sostituire il liquido refrigerante nei tempi previsti: il liquido refrigerante contaminato o degradato perde le prestazioni di raffreddamento e lubrificazione
· Ispezionare pompe e tubi flessibili per perdite o usura
· Utilizzare il refrigerante corretto per il materiale del tubo, ad esempio refrigerante a base di acqua con inibitori di corrosione per l"acciaio inossidabile
Sulle macchine dotate di trasportatore di trucioli o vassoio di raccolta, svuotarle e pulirle regolarmente in modo che i trucioli non contaminino il liquido refrigerante o interferiscano con il bloccaggio.
Suggerimento: ispezionare e sottoporre a manutenzione regolarmente i sistemi di raffreddamento e abbinare il tipo di refrigerante e il flusso al materiale del tubo per ridurre al minimo le bave e migliorare la qualità di taglio.
Un modo efficace per ridurre le bave dopo il taglio del tubo è utilizzare il taglio a più fasi. Invece di eseguire un unico taglio, il processo si divide in passate di sgrossatura e finitura. Il taglio grezzo rimuove rapidamente la maggior parte del materiale ma potrebbe lasciare bave. La passata di finitura rifinisce poi il bordo, eliminando o minimizzando le bave applicando un taglio più leggero. Questo approccio graduale aiuta perché il passaggio di finitura utilizza meno forza e calore, riducendo la deformazione plastica e il danno termico. Ad esempio, tagliando prima un tubo spesso di acciaio inossidabile a una velocità più elevata, quindi eseguendo una passata di finitura più lenta e precisa, è possibile ottenere un bordo più pulito con meno bave.
L'integrazione delle stazioni di sbavatura dei tubi nella linea di produzione migliora significativamente il controllo delle bave. Queste macchine utilizzano spazzole abrasive, utensili rotanti o teste di sbavatura controllate da CNC per rimuovere le bave in modo coerente e rapido. L'automazione riduce il lavoro manuale, accelera l'elaborazione e garantisce una qualità ripetibile. Dopo il taglio, le parti possono passare attraverso una stazione di sbavatura dove le sbavature vengono levigate senza danneggiare la superficie del tubo o alterare le dimensioni, il che è particolarmente vantaggioso per la produzione di grandi volumi in cui la sbavatura manuale sarebbe dispendiosa in termini di tempo e incoerente.
Le proprietà dei materiali come durezza, duttilità e conduttività termica influiscono sulla formazione di bave. L"ottimizzazione avanzata del processo prevede il monitoraggio di queste proprietà e la regolazione dei parametri di taglio di conseguenza. Ad esempio, l"elevata tenacità dell"acciaio inossidabile e la tendenza all"incrudimento richiedono velocità di avanzamento e di taglio diverse rispetto ai tubi di alluminio. Utilizzando i database dei materiali, gli operatori possono personalizzare parametri quali velocità, potenza e velocità di avanzamento per ciascun lotto di materiale, riducendo al minimo le bave. Il monitoraggio continuo aiuta inoltre a rilevare l"usura dell"utensile o i cambiamenti nella qualità del materiale, suggerendo regolazioni tempestive per mantenere tagli senza bave.
La standardizzazione dei protocolli di taglio garantisce un controllo coerente delle bave in tutti i cicli di produzione. La documentazione di velocità di taglio, velocità di avanzamento, tipi di utensili e metodi di raffreddamento ottimizzati crea un riferimento affidabile per gli operatori. I protocolli standard riducono la variabilità causata dall"esperienza dell"operatore o dalle differenze della macchina. Uno stabilimento che taglia tubi di varie dimensioni può avere set di parametri specifici per ciascun diametro e tipo di materiale, riducendo tentativi ed errori. La revisione e l"aggiornamento regolari di questi protocolli in base al feedback e ai nuovi dati aiuta a mantenere risultati di alta qualità e senza sbavature.
Suggerimento: implementare il taglio multifase combinato con la sbavatura automatizzata e protocolli standardizzati per ridurre costantemente al minimo le bave e migliorare la qualità del taglio dei tubi.
Innanzitutto, esamina attentamente la bava per identificarne il tipo:
· Bave di Poisson: lamelle sottili e taglienti causate dallo stiramento laterale del materiale durante il taglio
· Bave di ribaltamento: bordi spessi e arricciati dovuti al trascinamento della lama all"uscita del taglio
· Bave di rottura: bordi frastagliati e strappati a causa della frattura irregolare del materiale
· Bave di taglio: Piccole creste sulla linea di giunzione causate dall"opacità della lama o da una velocità impropria
Conoscere il tipo di bava aiuta a individuare quale parametro o strumento necessita di regolazione.
Velocità e avanzamento sono le principali leve per il controllo delle bave:
· Se le bave sono grandi e sembrano fuse, la velocità di taglio o l"avanzamento potrebbero essere troppo lenti, causando il surriscaldamento: aumentare leggermente la velocità o regolare l"avanzamento
· Se le bave sono affilate e sottili, la velocità potrebbe essere troppo elevata e non consentire la completa separazione del materiale: velocità inferiore
· Sulle macchine automatiche, verificare che la velocità di avanzamento programmata corrisponda al diametro della lama e allo spessore della parete del tubo
· Sulle macchine manuali, addestrare gli operatori ad abbassare la lama a una velocità costante e uniforme invece di forzarla
Testare sempre le regolazioni sui tubi di scarto prima della produzione.
I problemi alla lama sono una causa frequente di bave nel taglio con sega:
· Ispezionare la lama per individuare eventuali denti smussati, crepe, scheggiature o denti mancanti
· Controllare che la lama funzioni correttamente: una lama piegata o deformata taglia in modo non uniforme e produce forti bave su un lato
· Verificare il montaggio della lama: un albero allentato o una flangia usurata provoca vibrazioni e oscillazioni
· Controllare l"allineamento della lama perpendicolarmente all"asse del tubo; una lama inclinata produce tagli angolati e ricchi di bave
· Utilizzare una lama con il numero di denti corretto per lo spessore della parete del tubo
Movimenti o vibrazioni durante il taglio provocano bordi irregolari e bave. Utilizzare fascette robuste per tenere saldamente i tubi, sostenere tubi lunghi o sottili per evitare flessioni, verificare che le fascette non deformino il tubo ed evitare un serraggio eccessivo che potrebbe schiacciare i tubi a pareti sottili. I pezzi stabili consentono all'utensile di tagliare in modo pulito senza spingere o strappare il materiale. Sulle macchine completamente automatiche, il bloccaggio idraulico e la sincronizzazione del servoavanzamento forniscono la stabilità necessaria per un taglio dei tubi senza bave . Sulle macchine manuali, verificare sempre che la morsa sia completamente serrata prima di iniziare il taglio.
Gli utensili usurati o danneggiati aumentano la formazione di bave. Ispezionare regolarmente le lame per individuare opacità, crepe o scheggiature; sostituire le lame prima che la qualità del taglio diminuisca sensibilmente; controllare che i componenti della macchina come gli ugelli del refrigerante e le superfici di bloccaggio non siano danneggiati o sporchi; e mantenere i sistemi di raffreddamento per garantire condizioni di taglio costanti. Una manutenzione regolare previene problemi imprevisti di bavatura e prolunga la durata dell"utensile.
Suggerimento: tenere un registro della risoluzione dei problemi per tenere traccia dei tipi di bave, delle modifiche ai parametri e dei risultati; questo aiuta a identificare rapidamente soluzioni efficaci e a mantenere una produzione senza bave.
Per ottenere risultati senza bave nel taglio dei tubi è necessario comprendere le cause principali come la deformazione del materiale, il calore e l"usura degli utensili. L"ottimizzazione della velocità di taglio, della potenza e dell"affilatura dell"utensile riduce notevolmente la formazione di bave. La manutenzione regolare e la regolazione precisa dei parametri garantiscono qualità ed efficienza costanti. L"implementazione delle migliori pratiche, come il bloccaggio e il raffreddamento adeguati, migliora la finitura dei bordi e la produttività.
SLS Machinery produce una linea completa di sistemi di macchine per il taglio di tubi , dai modelli di macchine per il taglio di tubi manuali e semiautomatiche alle macchine per il taglio di tubi automatiche e centri di taglio tubi CNC con seghe troncatrici al volo ad alta velocità, progettati per il taglio senza bave e ad alta precisione di tubi in acciaio al carbonio, acciaio inossidabile, alluminio e rame. Le nostre macchine sono dotate di telai rigidi in ghisa, bloccaggio idraulico, controllo programmabile della lunghezza e utensili per lame HSS abbinate , al servizio dell'industria automobilistica, HVAC, dell'arredamento, dell'edilizia, della costruzione navale e del petrolio e del gas in tutto il mondo. Contatta SLS Machinery oggi per la soluzione di taglio tubi che mantiene i bordi puliti e la produzione in movimento.
Video della linea di produzione di taglio tubi: taglio, smussatura e sbavatura completamente automatizzati.
URL del canale video SLS Machinery: https://www.youtube.com/channel/UCBz_laOhfRZ_e00NxcyMwhQ
