Ogni tubo che esce da una taglierina laser , a sega a freddo o da foglie tagliate volanti con bordi taglienti, piccole bave e un'estremità imperfettamente quadrata. Sia che lo pieghi, lo saldi, lo svasi o lo spingi in un raccordo, quel taglio grezzo rovinerà la parte o rallenterà la linea. La smussatura e la sbavatura dei tubi sono le due operazioni che puliscono l'estremità, ma non sono lo stesso lavoro e mescolarle causa difetti di saldatura, perdite di tenuta e rilavorazioni. SLS Machinery costruisce macchine per la sfacciatura e la smussatura di tubi per linee di produzione sia a testa singola che a doppia testa; questa guida spiega esattamente quando ne hai bisogno.

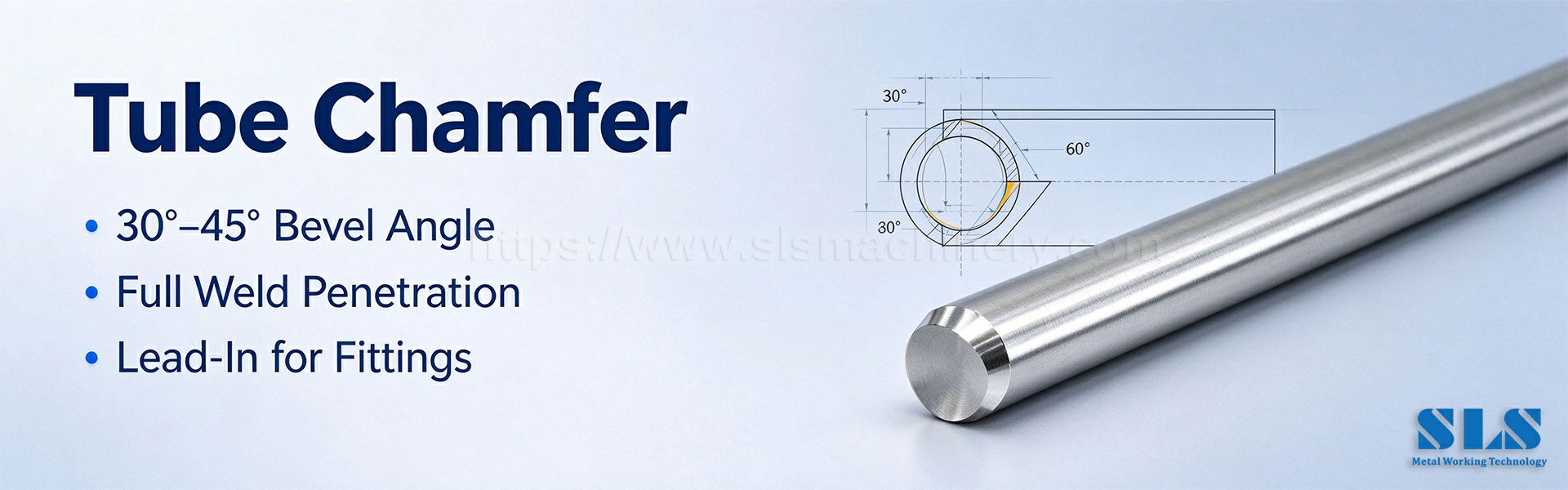

La smussatura del tubo taglia una smussatura controllata sull'estremità del tubo invece di lasciare un angolo acuto di 90°. Una macchina smussatrice guida un inserto in metallo duro conico o angolato attorno all'estremità, rimuovendo il materiale per formare uno smusso liscio di 30°–45° sul diametro esterno (OD) , sul diametro interno (ID) o su entrambi in un unico passaggio.
Perché smussare? La smussatura svolge tre lavori contemporaneamente. Innanzitutto, crea una scanalatura a V per la completa penetrazione della saldatura : senza di essa, la saldatura intacca solo la superficie e si crepa sotto stress. In secondo luogo, funge da ingresso in modo che il tubo scivoli nei raccordi, nei morsetti e negli accoppiamenti idraulici senza intaccare le guarnizioni. In terzo luogo, rimuove il bordo tagliente che taglia le mani degli operatori. comuni Gli angoli di smusso sono 30° per tubi idraulici ISO/JIS, 37,5° per giunti svasati SAE e 45° per la preparazione generale della saldatura.

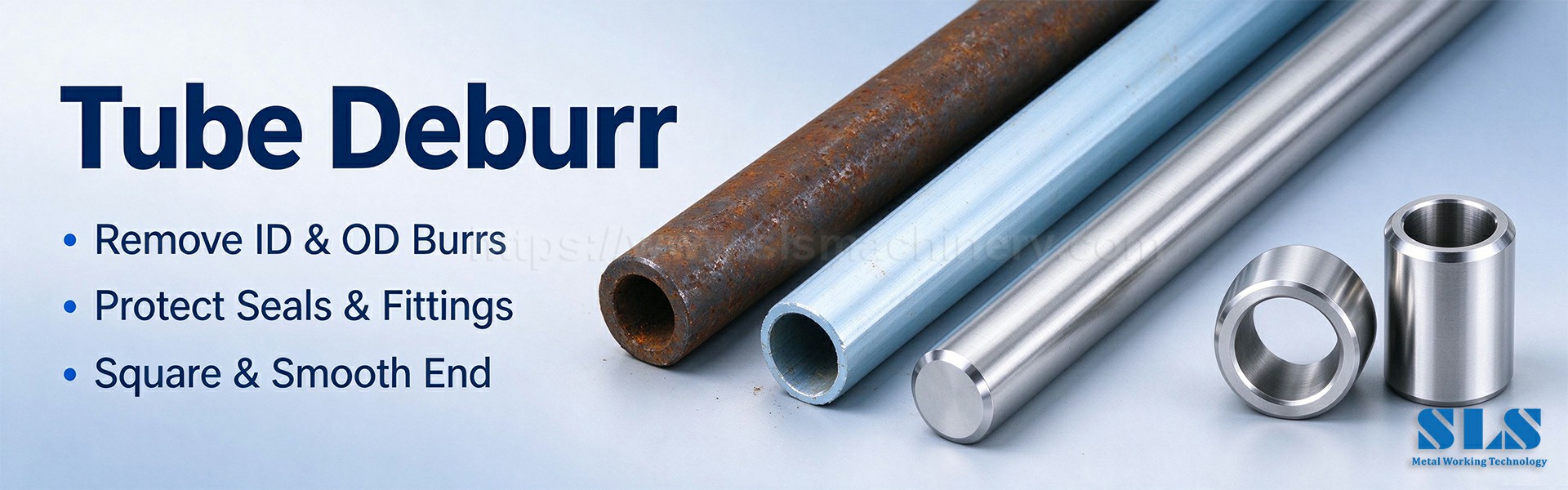

La sbavatura dei tubi rimuove i piccoli frammenti strappati, chiamati bave , che tagliano le foglie sul diametro interno, sul diametro esterno e sulla faccia tagliata. Queste microbave sembrano innocue ma intaccano gli O-ring, graffiano le parti accoppiate, si impigliano nei mandrini durante la piegatura e causano tagli durante la manipolazione.
A differenza della smussatura, la sbavatura non modifica la geometria del tubo. Squadra l'estremità, spazzola via il bordo e lascia una faccia piatta e pulita. Le bave ID sono le più pericolose nei tubi idraulici e pneumatici perché si staccano e contaminano il circuito del fluido; Le bave OD causano problemi di adattamento; le bave a foro incrociato vicino ai fori perforati sono le più difficili da raggiungere. In pratica, una moderna sbavatrice per tubi pulisce diametro interno e diametro esterno in un ciclo di 3-15 secondi.

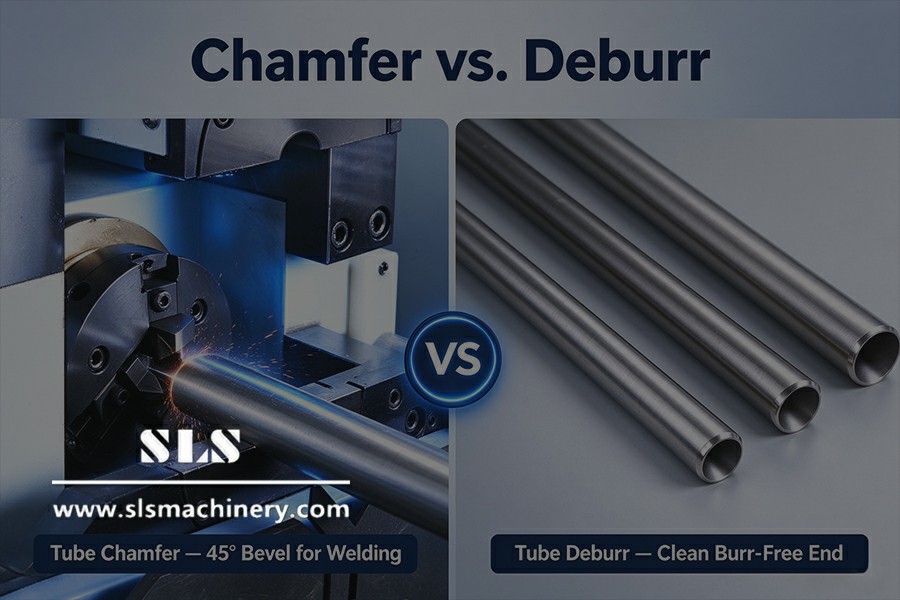

Aspetto | Smaltimento del tubo | Sbavatura di tubi | Obiettivo |
Cambio di geometria | Taglia uno smusso di 30°–45° | Le foglie finiscono piatte | Forma vs pulizia |
Rimozione materiale | 0,5×profondità della parete, controllata | Leggero, solo bordo | Conservare il muro |
Scopo tipico | Preparazione della saldatura, inserimento, resistenza del giunto | Sicurezza, protezione delle guarnizioni, allestimento | Utilizzo a valle |
Quando richiesto | Prima di saldare, svasare, crimpare | Subito dopo il taglio | Sempre dopo il taglio |
Macchina | Smussatrice singola/doppia testa | Stazione di sbavatura automatica | Spesso combinati |
La maggior parte delle linee di produzione in realtà necessitano di entrambe le cose: la sbavatura avviene prima per pulire il taglio, poi la smussatura aggiunge lo smusso. Una macchina combinata per smussatura e sbavatura esegue entrambe le operazioni in un unico ciclo.
Le lime manuali, le smerigliatrici angolari e gli strumenti di sbavatura rotante funzionano per i prototipi, ma in termini di volume perdono su quattro aspetti: profondità e angolo di smusso incoerenti, 30-60 secondi per estremità, affaticamento dell'operatore e rischio di lesioni dovute a bave volanti. Una dedicata per la sfacciatura e la smussatura dei tubi macchina blocca il pezzo e alimenta una testa di precisione, garantendo una ripetibilità di ±0,02 mm su migliaia di pezzi.
La doppia operazione ID e OD rappresenta il più grande salto di produttività: invece di due passate, la testa smussa entrambi i bordi in un ciclo di 3-5 secondi, il che è importante per i tubi a parete sottile dove si formano automaticamente bave su entrambi i lati.

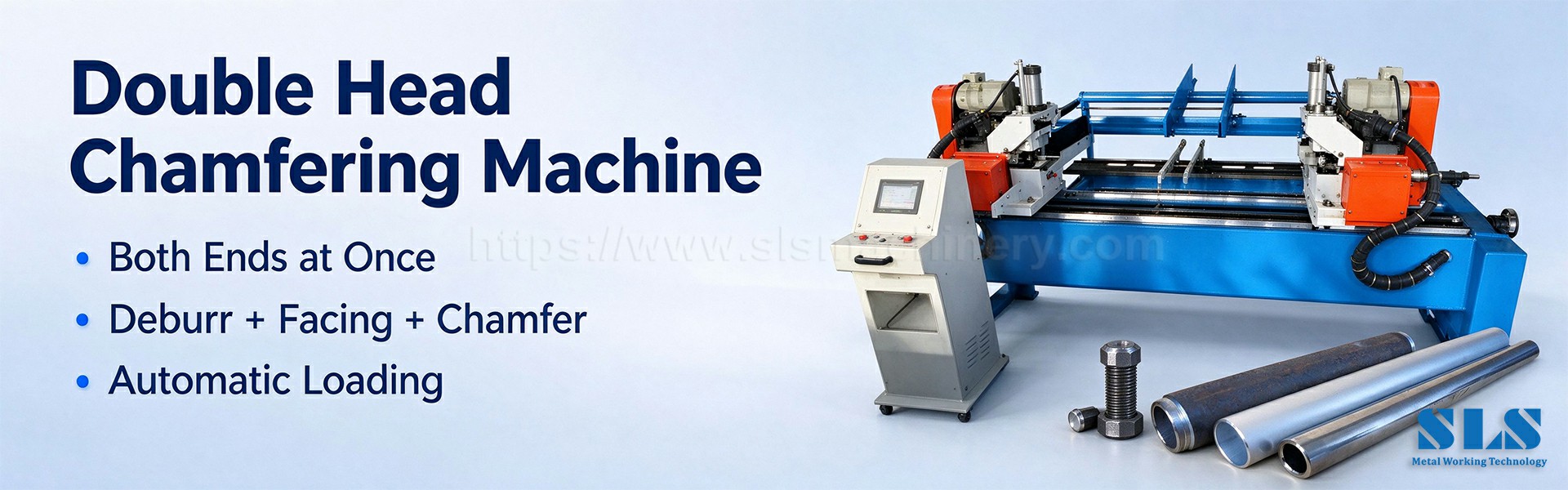

Le smussatrici a testa singola lavorano un'estremità per ciclo: ideali per tirature brevi, prototipi e diametri misti. Le smussatrici a doppia testa fresano entrambe le estremità nello stesso ciclo, raddoppiando all'incirca la produttività per la produzione di tubi, assali, rulli e linee idrauliche in grandi volumi. I sistemi di smussatura in linea e automatizzati si fissano direttamente sulle linee di taglio, con carico, bloccaggio e scarico automatici: lo standard per le fabbriche automobilistiche, HVAC e di mobili.
Adattare la macchina a (1) diametro del tubo e spessore della parete : il tubo a parete sottile necessita di un'alimentazione servocontrollata per evitare il collasso, il tubo a parete spessa necessita di una testa rigida e di una coppia più elevata; (2) materiale : l'acciaio inossidabile e la barra temprata necessitano di inserti in metallo duro e avanzamenti più lenti, l'alluminio necessita di una geometria per l'eliminazione dei trucioli; (3) volume : un volume basso giustifica un'unità semiautomatica a testa singola, un volume elevato ripaga una linea a doppia testa o in linea in pochi mesi; (4) parti future : scegli utensili modulari in modo che la stessa macchina gestisca svasature, perline e smussi.
D: Qual è la differenza tra smussatura e sbavatura?
R: La smussatura taglia una smussatura controllata di 30°–45° sull"estremità del tubo per la saldatura, la svasatura o l"assemblaggio. La sbavatura rimuove i bordi taglienti e strappati lasciati dal taglio senza modificare la forma del tubo. La maggior parte delle linee di produzione necessitano di entrambi.
D: Una macchina può fare entrambe le cose?
R: Sì. Le moderne smussatrici per tubi a doppia testa eseguono lo smusso interno, lo smusso esterno, la sfacciatura e la sbavatura leggera in un unico ciclo.
D: Quale angolo di smusso dovrei utilizzare per la saldatura?
R: 30°–37,5° è lo standard per tubi strutturali e idraulici; 45° è comune per tubi di piccolo diametro. Abbina l"angolo alla tua procedura di saldatura (WPS).
D: Quanto è veloce un ciclo di smussatura automatico?
R: I cicli tipici durano 3-15 secondi per fine. Le macchine a doppia testa finiscono entrambe le estremità nella stessa finestra, circa il 50-100% più velocemente rispetto al funzionamento a testa singola.
D: Quali materiali può gestire una smussatrice?
R: Acciaio al carbonio, acciaio inossidabile, alluminio, rame, ottone e titanio, a condizione che il grado dell"inserto e la velocità di avanzamento siano adatti alla lega.
D: Perché le estremità dei tubi idraulici continuano a perdere dopo la smussatura?
R: Di solito perché le bave sul diametro interno non sono state completamente rimosse o la profondità dello smusso superava la metà dello spessore della parete e indeboliva la sede della guarnizione. Utilizzare una testina a doppia azione ID+OD e impostare un arresto di profondità.
D: Testa singola o doppia?
R: Testa singola per piccoli lotti e diametri vari. Doppia testa per una produzione costante a lungo termine in cui entrambe le estremità necessitano della stessa finitura.
D: Come posso mantenere gli utensili di smussatura?
R: Gli inserti vengono indicizzati o sostituiti quando la superficie mostra segni di usura; mantenere il serraggio pulito, lubrificare le diapositive e verificare l"ortogonalità con un tubo di riferimento ad ogni turno.
La smussatura e la sbavatura risolvono due diversi problemi: la smussatura modella l'estremità per la saldatura e l'assemblaggio, la sbavatura la pulisce per sicurezza e sigilla. Fare entrambe le cose correttamente in un'unica macchina fa la differenza tra una linea di produzione fluida e un banco di rilavorazione. SLS Machinery progetta e costruisce smussatrici per tubi a testa singola e doppia , stazioni di sbavatura automatiche e linee di finitura in linea, con attrezzature personalizzate per tubi in acciaio inossidabile, acciaio al carbonio, alluminio e rame. Contattaci comunicandoci le dimensioni dei tubi, i materiali e i disegni di preparazione finale: ti consiglieremo la testa, l'angolo e il tempo ciclo corretti.
