Introduzione
Se gestisci un'officina di lavorazione dei metalli, una linea di produzione di tubi per il settore automobilistico o aerospaziale, hai sicuramente riscontrato questo problema frustrante: programmi una curva precisa di 90° sulla tua macchina piegatubi CNC , ma una volta rilasciato l'utensile, il tubo rimbalza indietro e finisce a 87° o 88°. Questo errore comune ma costoso è noto come ritorno elastico di piegatura del tubo , il più grande nemico della formatura di precisione del tubo.
Molti proprietari di fabbriche e operatori di macchine si chiedono: perché si verifica sempre il ritorno elastico? Possiamo eliminarlo completamente? In che modo le fabbriche professionali controllano il ritorno elastico per la produzione di massa?
Noi di SLS Machinery siamo specializzati da anni in attrezzature per la piegatura di tubi ad alta precisione. Sappiamo che il ritorno elastico non è un difetto minore ma un problema sistematico che influisce sulla resa, sulla precisione della tolleranza e sul profitto complessivo della produzione. In questa guida pratica analizziamo tutto ciò che i veri produttori devono sapere: cosa causa il ritorno elastico, come rovina le tue parti e i comprovati metodi di compensazione del ritorno elastico che funzionano effettivamente in officina.

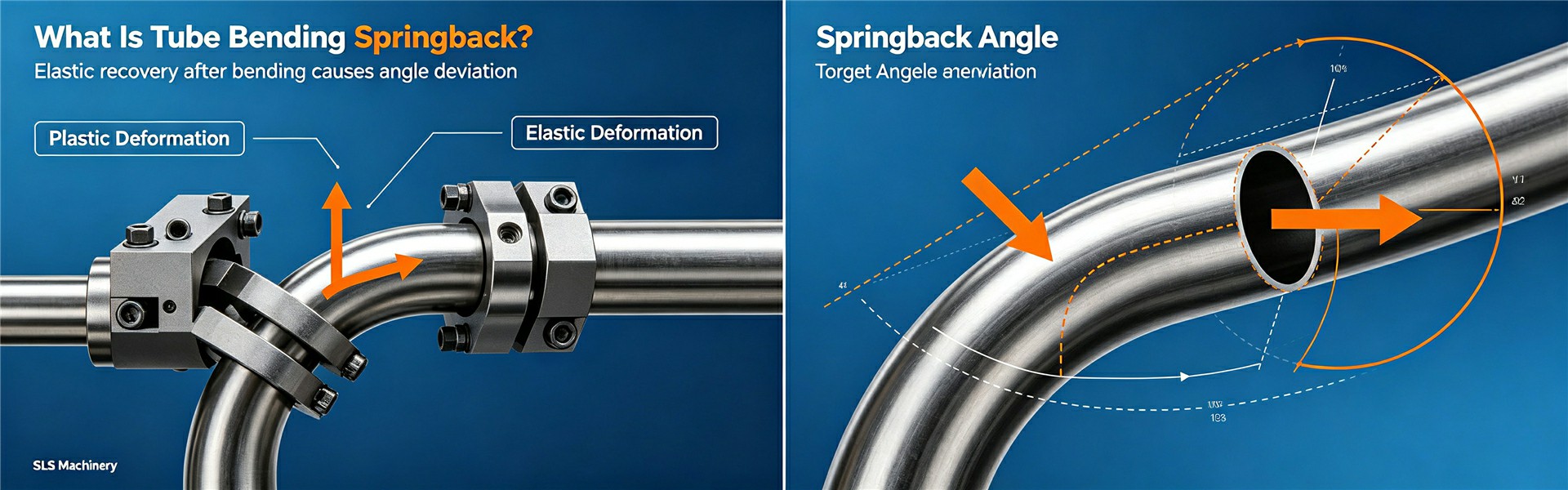

Cos'è esattamente il ritorno elastico di piegatura del tubo? (Spiegazione dell'officina reale)
Spieghiamolo in termini semplici di produzione, non nella teoria dei libri di testo.
Quando pieghi un tubo di metallo con una macchina piegatubi CNC , il metallo subisce due tipi di deformazione contemporaneamente: deformazione plastica permanente che crea la forma di piegatura desiderata e deformazione elastica temporanea che immagazzina energia all'interno del tubo.
D: Perché il tubo ritorna indietro dopo la piegatura?
R: L'energia elastica intrappolata nel metallo non scompare dopo la piegatura. Una volta che la forza di rilascio della matrice di pressione e del morsetto, il metallo tenta naturalmente di tornare alla sua forma diritta originale. Questo comportamento di recupero elastico è esattamente il ritorno elastico alla flessione del tubo.
D: Il ritorno elastico è evitabile?
R: No. Il ritorno elastico è una proprietà fisica intrinseca di tutti i materiali metallici. Non può essere eliminato completamente, ma può essere previsto con precisione e completamente compensato con strumenti professionali, corretta programmazione CNC e sistemi intelligenti.

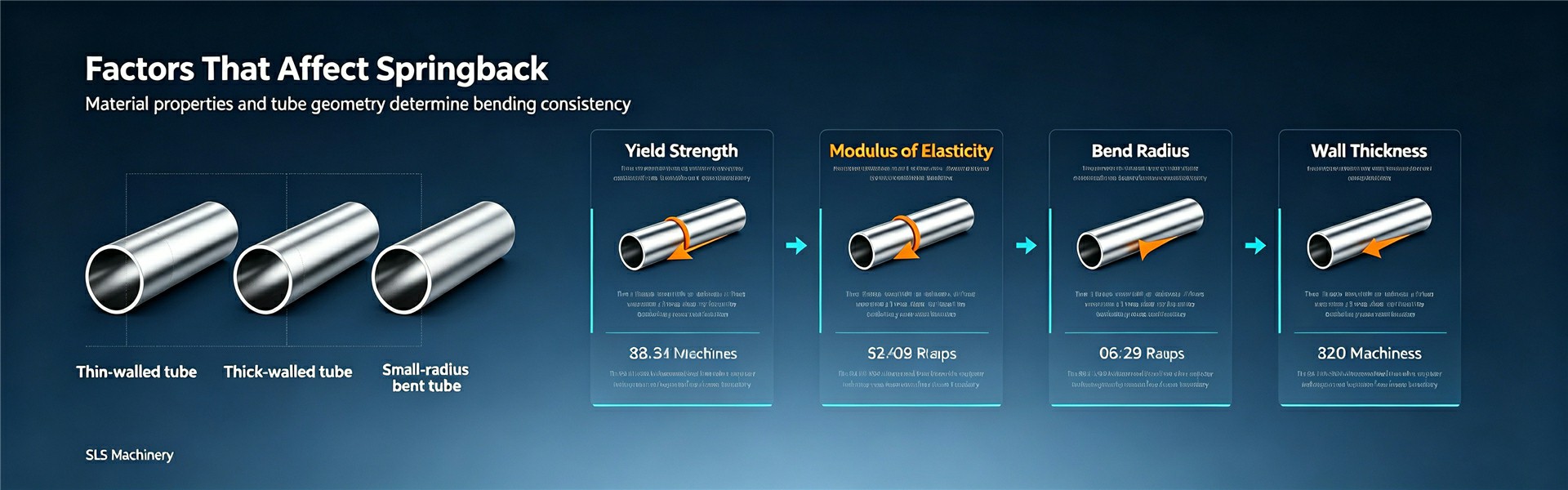

Quali fattori causano un forte ritorno elastico nella piegatura dei tubi?
La maggior parte dei clienti ci chiede: perché i tubi in acciaio inossidabile e Inconel si deformano così tanto, mentre l'alluminio è facile da piegare?
La risposta si riduce a due proprietà meccaniche fondamentali del materiale e ai parametri geometrici comuni del tubo che controllano direttamente la precisione di piegatura del tubo.
1. Resistenza allo snervamento del materiale e modulo elastico
Il limite di snervamento determina la resistenza del metallo alla deformazione permanente. Una maggiore resistenza allo snervamento significa che il metallo rifiuta di rimanere piegato, creando un rimbalzo più forte.
Il modulo di elasticità (modulo di Young) definisce la rigidità del materiale. Le leghe più rigide immagazzinano molta più energia elastica durante la flessione, con conseguente angoli di ritorno elastico più ampi.
Questo spiega perfettamente la differenza nei materiali comuni:
Inconel : carico di snervamento molto elevato + modulo 210GPa = ritorno elastico estremo , più difficile da controllare
Acciaio inossidabile : elevata resistenza + modulo 200GPa = ritorno elastico evidente, richiede una compensazione precisa del ritorno elastico
Lega di alluminio : resistenza moderata + modulo 70GPa = ritorno elastico leggero, facile da calibrare
Rame : Bassa resistenza ed eccellente duttilità = ritorno elastico minimo
2. Geometria del tubo: raggio, diametro e spessore della parete
D: Perché le curve strette hanno sempre un ritorno elastico maggiore?
R: stretto Il raggio di curvatura crea un'estrema concentrazione di sollecitazioni sulla parete del tubo. Maggiore è la tensione interna, più forte sarà il recupero elastico dopo il rilascio.
D: I tubi a parete sottile ritornano più indietro rispetto ai tubi spessi?
R: Assolutamente. I tubi a pareti sottili hanno scarsa rigidità e si flettono maggiormente durante la piegatura. Produce un ritorno elastico instabile e maggiore rispetto ai tubi spessi e rigidi.
Diametri dei tubi più grandi e angoli di piegatura più grandi espandono anche la zona di deformazione, aumentando ulteriormente la deviazione del ritorno elastico.
Come il ritorno elastico incontrollato distrugge il profitto della tua produzione
Molti produttori sottovalutano l’impatto del ritorno elastico sui loro profitti. Non si tratta solo di un piccolo errore angolare: crea una catena di problemi di produzione.
D: Cosa succede se ignoro la compensazione del ritorno elastico?
A: Affronterai quattro perdite principali:
Scarsa precisione di assemblaggio : gli angoli di rimbalzo rendono le dimensioni del tubo fuori tolleranza, causando disallineamento dell'assemblaggio, perdite di fluido e problemi di stress strutturale.
Elevato tasso di scarti e rilavorazioni : le parti non qualificate richiedono la ri-piegatura o la rottamazione diretta, con spreco di materie prime e ore di manodopera.
Bassa efficienza della macchina : frequenti piegature di prova e regolazioni dei parametri interrompono la produzione, riducendo l'efficacia complessiva dell'attrezzatura.
Qualità dei lotti instabile : le variazioni dei lotti dei materiali portano a un ritorno elastico incoerente, rendendo impossibile la standardizzazione della produzione di massa.
Per i settori ad alta precisione come la piegatura di tubi aerospaziali e la lavorazione di tubi per il settore automobilistico , il ritorno elastico incontrollato comporta anche rischi per la sicurezza e richieste di garanzia da parte del cliente.

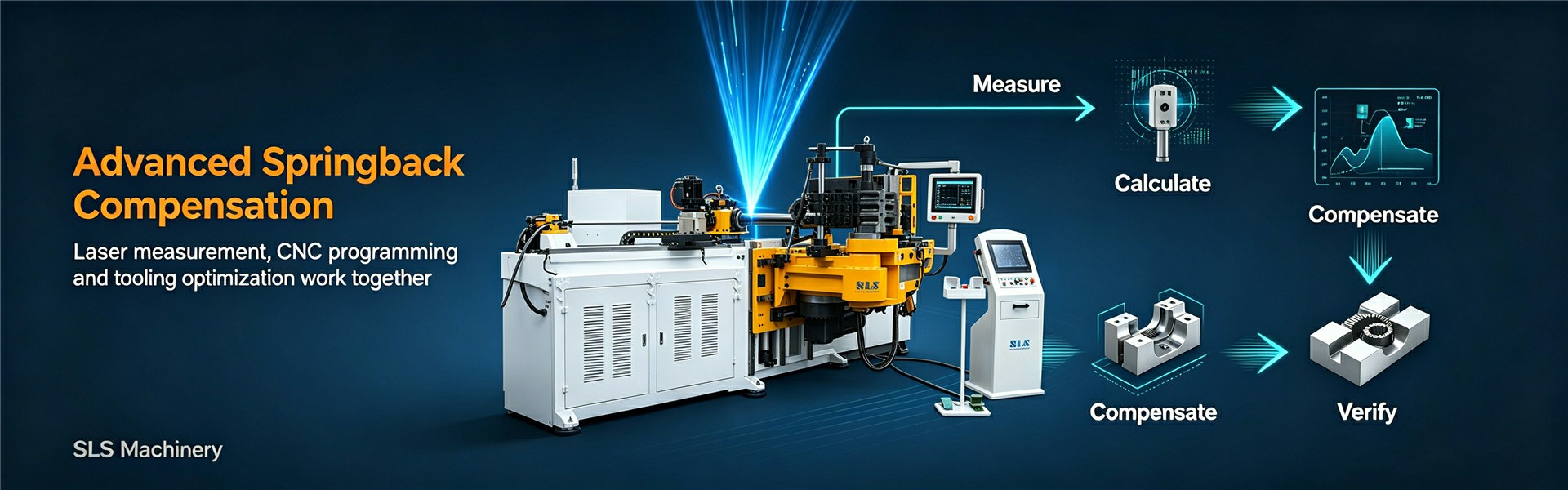

Soluzioni pratiche e avanzate di compensazione del ritorno elastico (comprovate in officina)
La piegatura per tentativi ed errori della vecchia scuola è lenta, dispendiosa e incoerente per la produzione moderna. In qualità di produttore professionale di curvatubi intelligenti , SLS Machinery riassume i metodi di compensazione più efficaci per le diverse esigenze di produzione.
1. Database CNC e compensazione intelligente del programma macro
D: In che modo le fabbriche professionali riescono a ottenere una piegatura rapida in lotti senza test ripetuti?
R: La moderna programmazione della piegatura CNC si basa su database integrati del ritorno elastico dei materiali. Il sistema memorizza i dati di compensazione standard per acciaio inossidabile, alluminio, rame e superleghe, abbinando automaticamente diversi diametri, spessori di parete e raggi di piegatura.
Le macro personalizzate e la logica condizionale consentono alla macchina di piegarsi eccessivamente in base alle proprietà del materiale, compensando in anticipo il ritorno elastico.
2. Misurazione laser in tempo reale e controllo a circuito chiuso
Per le parti con tolleranza rigorosa, la compensazione passiva non è sufficiente. Le nostre macchine premium adottano il controllo del ritorno elastico a circuito chiuso con sensori laser ad alta precisione.
Dopo ogni curvatura, il sistema laser rileva immediatamente l'effettiva deviazione dell'angolo. Il sistema CNC corregge automaticamente il parametro di piega successivo in tempo reale, risolvendo perfettamente i problemi di differenza del materiale del lotto e di usura degli utensili.
3. Simulazione 3D Pre-giudizio e ottimizzazione dei file
Le parti complesse di tubi multi-piega avevano tassi di guasto estremamente elevati. Ora i produttori utilizzano la simulazione 3D per prevedere il ritorno elastico prima della produzione, ottimizzando in anticipo i file di piegatura CAD per migliorare la resa al primo passaggio.
4. Ottimizzazione degli utensili: regolazione del mandrino, dello stampo raschiatore e dello stampo a pressione
D: La configurazione degli utensili può ridurre il ritorno elastico?
R: Sì! La configurazione degli utensili per la piegatura dei tubi influisce direttamente sulla stabilità della formatura.
I mandrini multisfere inseriti in profondità supportano la parete interna del tubo per evitare la deformazione della sezione. Gli angoli corretti della matrice del tergicristallo eliminano le pieghe e lo stress irregolare. La forza di pressione e il tempo di permanenza ottimizzati consentono il rilassamento dello stress del materiale, riducendo notevolmente il rimbalzo elastico.
5. Processo di riscaldamento locale per leghe ad alta resistenza
Per materiali difficili da piegare, come la piegatura di tubi Inconel e acciaio inossidabile spesso, il riscaldamento a induzione localizzato riduce la rigidità del materiale, indebolendo efficacemente l'intensità del ritorno elastico.
Standard di verifica in officina e calibrazione batch
Anche con una programmazione e un'attrezzatura perfetti, il ritorno elastico varia ancora tra i lotti di materiale. Questo è il motivo per cui i produttori professionali eseguono sempre test sui campioni di pre-produzione.
D: Come mantenere la precisione di piegatura stabile a lungo termine?
R: Stabilire un processo di verifica completo: testare la piega di nuovi lotti di materiale, misurare i dati con misuratori laser e goniometri digitali, aggiornare i parametri di compensazione CNC e formare un'iterazione dei dati a circuito chiuso.
Tendenza futura: controllo intelligente del ritorno elastico AI e IoT
La prossima generazione di attrezzature di piegatura CNC intelligenti non dipende più dall’esperienza manuale. Gli algoritmi predittivi dell'intelligenza artificiale apprendono da migliaia di record di piegatura, identificando automaticamente i cambiamenti del materiale e l'usura degli utensili.
L'interconnessione IoT realizza il monitoraggio dei dati cross-line, rendendo la formatura dei tubi metallici più intelligente, stabile ed economica che mai.
Conclusione
Il ritorno elastico alla flessione del tubo è inevitabile, ma completamente controllabile. La chiave per la formatura di tubi ad alta precisione risiede nell'analisi accurata dei materiali, nelle strategie scientifiche di compensazione del ritorno elastico , nell'abbinamento degli utensili professionali e nel supporto intelligente del sistema CNC.
In qualità di produttore affidabile di macchine piegatubi per tubi CNC, , SLS Machinery si concentra sulla risoluzione dei punti critici della produzione reale per i clienti globali. Le nostre apparecchiature di piegatura intelligenti integrano rilevamento laser a circuito chiuso, compensazione adattiva AI e sistemi di utensili di precisione, aiutando le fabbriche a ridurre drasticamente il tasso di scarti, migliorare l'uniformità di piegatura e massimizzare i vantaggi di produzione nei settori automobilistico, aerospaziale, HVAC e di lavorazione dei tubi idraulici.
