Tagliare tubi in acciaio inossidabile senza sbavature è più difficile di quanto sembri. Un bordo ruvido lasciato dal taglio può rovinare una parte finita, rallentare la produzione e aggiungere ore di rilavorazione. Per le officine che utilizzano macchine per il taglio di tubi CNC , la qualità di ogni taglio è importante fin dall'inizio. Tra tutti i metodi disponibili, una macchina da taglio con sega a freddo si distingue come la scelta più pratica per un taglio di tubi pulito, squadrato e senza bave . Questa guida spiega come funziona il taglio con sega a freddo , perché batte il laser e il plasma in termini di qualità dei bordi, tolleranza e costi di esercizio e come una macchina per il taglio automatico di tubi CNC costruita attorno a una sega a freddo mantiene costante la produzione. SLS Machinery , produttore leader di macchine automatiche per il taglio di tubi , costruisce sistemi di segatura a freddo CNC che forniscono un taglio di tubi senza sbavature per lavori sanitari, strutturali e di fabbricazione generale.

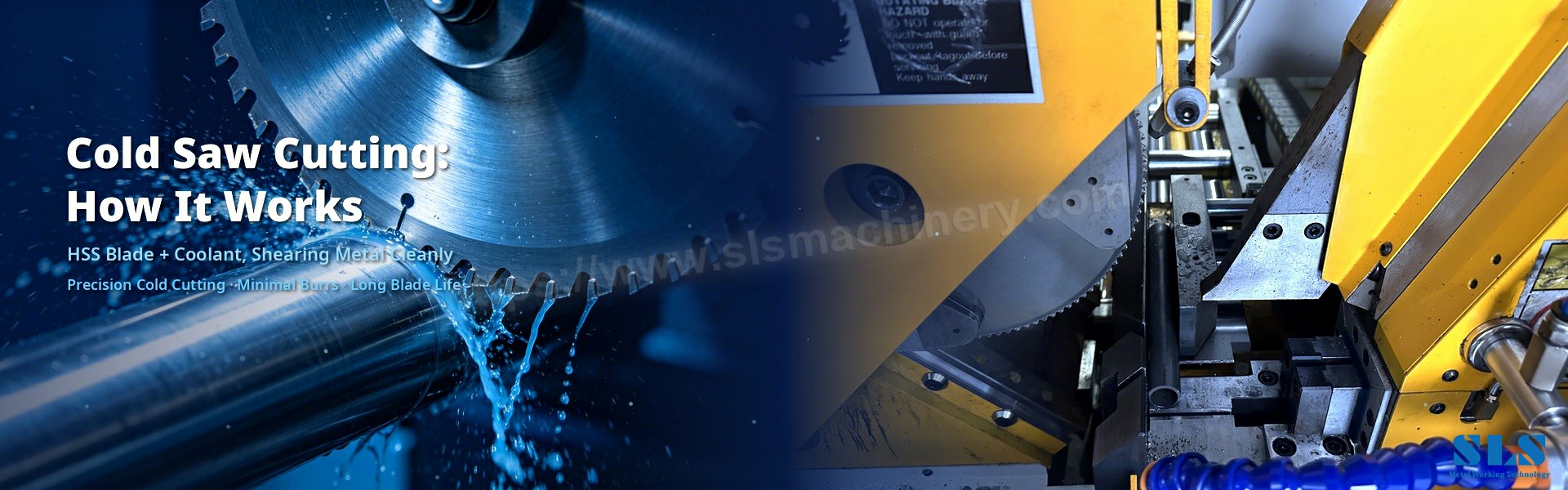

Una macchina da taglio a sega a freddo utilizza una lama circolare a sega a freddo che ruota a bassa velocità mentre il refrigerante inonda la zona di taglio. La lama è realizzata con denti della lama con punta in carburo che tagliano il metallo in modo netto invece di strapparlo. Poiché la lama rimane fredda, il materiale non si ammorbidisce, scolorisce o si deforma. Questo semplice principio è ciò che differenzia il taglio a freddo dai metodi a caldo: il taglio è meccanico, preciso e lascia intatta la struttura metallica.

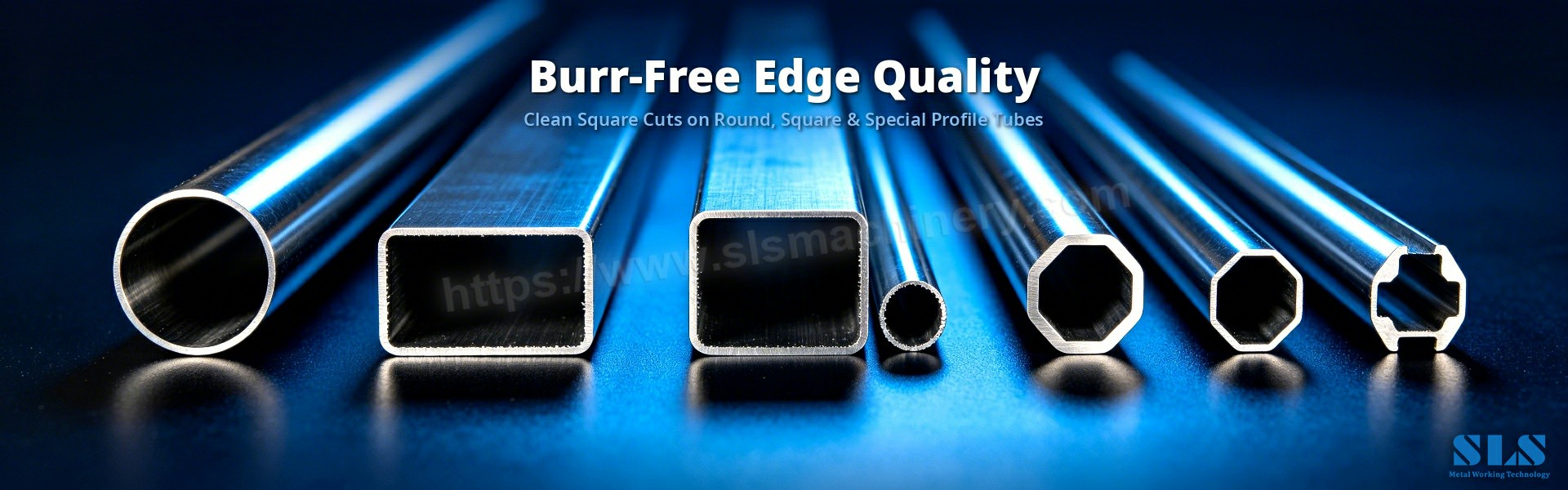

Il motivo più importante per scegliere una macchina da taglio a sega a freddo è la qualità dei bordi. L'azione di taglio dei denti in metallo duro produce bordi squadrati e puliti con pochissime bave da taglio del tubo . La maggior parte dei pezzi segati a freddo possono passare direttamente al processo successivo senza sbavatura del tubo . Il taglio laser non lascia quasi nessuna bava, ma può lasciare bava sul lato inferiore, mentre il taglio al plasma lascia bave visibili che necessitano sempre di essere levigate. Per il taglio di tubi in acciaio inossidabile , il bordo segato a freddo è semplicemente il più pronto per la lavorazione successiva.
Il calore è nemico dell’acciaio inossidabile. Il taglio con sega a freddo non genera quasi nessuna zona influenzata dal calore (HAZ) , quindi la resistenza alla corrosione e le proprietà meccaniche dei tubi in acciaio inossidabile rimangono completamente intatte. Non c'è scolorimento, nessun cambiamento microstrutturale e nessuna deformazione sul bordo tagliato. Il laser crea una piccola ZTA, mentre il plasma ne crea una grande che può ammorbidire o indurire il bordo e ridurre la resistenza alla corrosione. Quando l’integrità del materiale è importante, la sega a freddo è la scelta più sicura.
La tolleranza di taglio decide quanto bene le parti si adattano insieme a valle. Una sega a freddo CNC mantiene la lunghezza e l'ortogonalità entro circa ±0,1 mm, un valore sufficientemente stretto per un adattamento e una saldatura accurati. Il laser è più fine, pari a ±0,05 mm, ma la precisione extra costa molto di più per macchina. Il plasma ha una larghezza maggiore, in genere ±0,2 mm o più, il che può compromettere la precisione delle parti di precisione. Su una macchina per il taglio di tubi CNC , la sega a freddo combina la sua precisione meccanica con l'avanzamento servocomandato e il bloccaggio automatico, in modo che ogni parte venga tagliata nella stessa posizione di arresto, parte dopo parte.
I costi di gestione sono importanti nella produzione quotidiana. Una macchina da taglio con sega a freddo ha un consumo energetico moderato, una lunga durata della lama con lame con punta in carburo e una manutenzione ridotta. Non è necessaria la manutenzione di una sorgente laser costosa o di una torcia al plasma ad alta potenza. Poiché il taglio è pulito, il lavoro di sbavatura post-taglio è minimo. Per volumi medio-alti, il costo per taglio di una macchina tagliatubi basata sulla tecnologia della sega a freddo è difficile da battere.

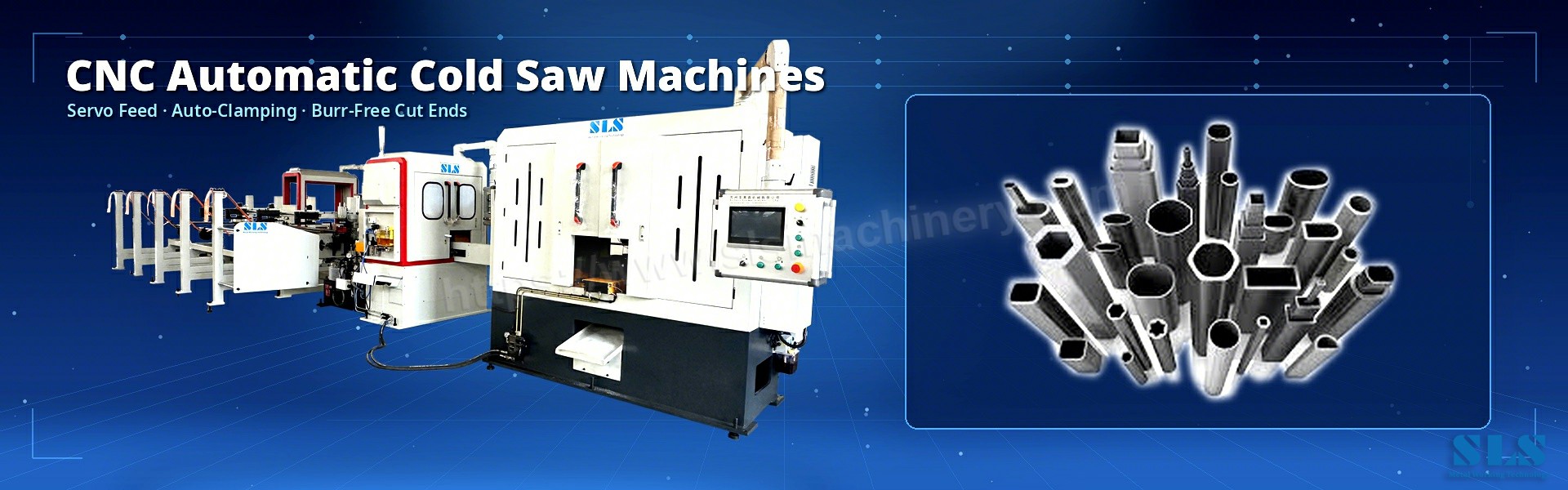

In una moderna macchina per il taglio di tubi CNC , la sega a freddo diventa parte di un'isola di taglio completa. Una macchina per il taglio automatico dei tubi aggiunge alimentazione servoassistita, bloccaggio automatico e controllo della lunghezza, in modo che ogni tubo venga alimentato, trattenuto e tagliato nella stessa posizione di arresto. Gli operatori memorizzano programmi per diversi diametri e spessori di parete, impostano la velocità di taglio in base alla qualità del materiale ed eseguono i lotti con una supervisione minima. completamente automatiche Le macchine per il taglio dei tubi possono integrare stazioni di sbavatura, smistamento e misurazione della lunghezza per il funzionamento continuo.
Le applicazioni tipiche delle segatrici a freddo automatiche CNC riguardano linee di scarico automobilistiche, strutture per mobili e fitness, linee idrauliche e gruppi di tubi strutturali: ovunque la preparazione al taglio dei tubi richieda un bordo pulito e squadrato prima della lavorazione a valle.
La sega a freddo è il fulcro di questa guida, ma aiuta a sapere dove si trovano le alternative. Ecco un breve sguardo alle altre opzioni.
Il taglio laser dei tubi è estremamente preciso e lascia bordi lisci con poche bave e può tagliare profili complessi in un unico passaggio. I compromessi sono elevati costi di attrezzatura e manutenzione e una piccola HAZ. È adatto a tubi a parete sottile, generalmente fino a circa 1 pollice, e a parti con forme complesse.
Il taglio dei tubi al plasma è rapido ed economico su tubi spessi, in genere fino a circa 2 pollici, adatti ai lavori strutturali. Crea una ZTA più ampia e bordi più ruvidi con bave di taglio del tubo visibili, quindi di solito è necessaria la molatura o la sbavatura del tubo prima della saldatura o dell'ulteriore lavorazione.
Le seghe a nastro e le seghe abrasive possono tagliare tubi in acciaio inossidabile ma tendono a lasciare bordi più ruvidi e più bave, mentre le seghe abrasive generano calore e scolorimento. I tagliatubi rotanti sono adatti per tubi a parete sottile ma possono deformare le estremità. Queste opzioni sono utilizzabili per il taglio grezzo, ma nessuna corrisponde alla qualità dei bordi di una macchina da taglio con sega a freddo.
La tabella seguente riassume le principali differenze. La sega a freddo è leader in termini di livello di bava, apporto di calore, disponibilità a valle e costo per taglio: i fattori più importanti per il taglio di tubi in acciaio inossidabile.
Articolo | Sega a freddo | Laser | Plasma |
Livello di bava | Molto basso | Basso (leggera bava) | Alto, da macinare |
Zona influenzata dal calore | Quasi nessuno | Piccolo | Grande |
Tolleranza | ±0,1 mm | ±0,05 mm | ±0,2 mm o più |
Spessore della parete | Da piccolo a medio | Fino a ~1 pollice | Fino a ~2 pollici |
Costo per taglio | Da basso a moderato | Alto | Moderato + finitura |
Prontezza a valle | Pronto dopo il taglio | Quasi pronto | Necessita di sbavatura |
Le bave creano punti di pressione irregolari nelle operazioni a valle, che possono portare a crepe, spaccature o cattivo adattamento. Inoltre interferiscono con il contatto degli utensili e lasciano segni sulla parte finita. Il bordo quasi privo di bave di una macchina da taglio con sega a freddo mantiene ogni taglio uniforme e la struttura sana.
Il calore derivante dal taglio può ammorbidire o indurire l'acciaio inossidabile vicino al bordo e causare distorsioni durante la lavorazione successiva. Il taglio a freddo mantiene il calore basso e preserva la forma e le proprietà del tubo, quindi la qualità del taglio rimane costante e la resistenza alla corrosione viene preservata. Questo è uno dei motivi principali per cui i laboratori di preparazione al taglio dei tubi preferiscono i bordi segati a freddo.
I bordi segati a freddo di solito richiedono poca o nessuna sbavatura del tubo , risparmiando tempo prima della lavorazione a valle. Non ci sono scorie da macinare, nessuno scolorimento da pulire e non è necessaria alcuna smussatura per la maggior parte dei lavori. Meno preparazione significa tempi di consegna più brevi, costi di manodopera inferiori e meno possibilità di gestire i danni.
Le macchine per segatura a freddo spaziano dalle unità manuali per lavori di officina alle macchine per il taglio di tubi CNC completamente automatiche per linee di produzione. Le macchine manuali sono adatte a tagli occasionali. Le macchine semiautomatiche aggiungono bloccaggio motorizzato e alimentazione per la produzione leggera. completamente automatiche Le macchine per il taglio dei tubi con servoalimentazione, bloccaggio automatico e controllo della lunghezza offrono la consistenza di cui hanno bisogno le linee di produzione. Una sega a freddo CNC è la soluzione migliore quando la ripetibilità e la programmabilità sono importanti.
· Diametro massimo e minimo del tubo che la macchina può supportare
· Possibilità di spessore della parete per tubi in acciaio inossidabile
· Precisione della lunghezza e ortogonalità del taglio
· Dimensioni della lama e gamma di velocità del mandrino
· Capacità del sistema di raffreddamento e gestione dei trucioli
· Grado di automazione: manuale, semiautomatica o completamente CNC
La lama è il cuore di una macchina da taglio a sega a freddo. . La lama con punta in carburo taglia l'acciaio inossidabile in modo pulito e rimane affilata più a lungo delle lame HSS. Adattare la geometria e il passo del dente allo spessore della parete del tubo: pareti più sottili richiedono denti più fini, pareti spesse richiedono denti più grossolani. Mantenere la lama affilata e correttamente tesa e ispezionarla regolarmente per mantenere un taglio del tubo senza bave.
· L'utilizzo di una smussata o danneggiata lama per sega fredda provoca bave e accumulo di calore.
· Tagliando alla velocità sbagliata o saltando il refrigerante: il surriscaldamento scolorisce e indebolisce il tagliente.
· Ignorare il bloccaggio: il tubo allentato si sposta durante il taglio e produce bordi irregolari.
· Scelta del passo dei denti sbagliato in base allo spessore della parete.
· Se si salta la manutenzione regolare della macchina: le guide e l"impianto idraulico usurati compromettono la qualità del taglio.
Per un taglio senza bave su tubi in acciaio inossidabile , la macchina da taglio con sega a freddo è la scelta più pratica: bordi squadrati e puliti, quasi nessuna zona influenzata dal calore, tolleranza stretta e basso costo per taglio. Laser e plasma hanno il loro posto, ma quando il passo successivo è la saldatura o l'assemblaggio, i bordi segati a freddo sono semplicemente i più pronti. SLS Machinery progetta e costruisce macchine per il taglio di tubi CNC e macchine per il taglio automatico di tubi con tecnologia avanzata di segatura a freddo CNC per la produzione sanitaria, strutturale e di fabbricazione generale. Le nostre attrezzature aiutano i produttori a tagliare più velocemente, a eseguire finiture più pulite e a ridurre gli sprechi: parla con SLS Machinery per trovare la macchina tagliatubi automatica giusta per la tua linea.
Q1. Perché una macchina da taglio con sega a freddo è la migliore per tubi in acciaio inossidabile?
R: Una macchina da taglio a sega a freddo taglia con lame con punta in metallo duro a bassa velocità e refrigerante, producendo bordi taglienti quadrati e privi di bave con quasi nessuna zona influenzata dal calore, ideale per il taglio di tubi in acciaio inossidabile.
Q2. Il taglio con sega a freddo lascia bave?
R: Molto pochi. Il taglio con sega a freddo produce bordi puliti con bave minime da taglio dei tubi , quindi la maggior parte delle parti sono pronte per la lavorazione a valle senza sbavatura dei tubi.
Q3. Come si confronta una sega a freddo CNC con il taglio laser?
R: Il laser ha una tolleranza migliore ma costa molto di più da acquistare e mantenere. Una sega a freddo CNC ha una tenuta di circa ±0,1 mm, sufficiente per un montaggio accurato, con costi di gestione inferiori e senza HAZ.
Q4. È possibile tagliare tubi spessi in acciaio inossidabile con una sega a freddo?
R: Sì. Le segatrici a freddo gestiscono comodamente diametri di tubi da piccoli a medi; per pareti molto spesse, il plasma può essere più veloce, ma si compromette la qualità dei bordi e il lavoro di sbavatura dei tubi .
Q5. Qual è la tolleranza di taglio di una sega a freddo CNC?
R: Una sega a freddo CNC in genere mantiene la lunghezza e l'ortogonalità entro ± 0,1 mm, che è sufficientemente stretto per l'adattamento e la saldatura.
Q6. È necessario sbavare dopo il taglio con sega a freddo?
R: Di solito no. I bordi segati a freddo presentano pochissima bava e sono pronti per la lavorazione successiva, risparmiando tempo nella preparazione del taglio del tubo.
D7. Quali macchine offre SLS Machinery per il taglio con sega a freddo?
R: SLS Machinery offre macchine per il taglio di tubi CNC e macchine per il taglio di tubi automatiche con alimentazione servo, bloccaggio automatico e controllo della lunghezza per un taglio di tubi uniforme e senza bave.
Q8. Quali applicazioni sono adatte ad una macchina da taglio con sega a freddo?
R: Linee di scarico automobilistiche, strutture per mobili e fitness, linee idrauliche e gruppi di tubi strutturali: ovunque siano necessari bordi puliti prima della lavorazione a valle.
D9. Come posso tenere lontane le sbavature quando utilizzo una sega a freddo?
R: Mantenere affilata la lama della sega fredda , utilizzare il passo dei denti corretto per lo spessore della parete, mantenere il flusso del refrigerante e fissare saldamente il tubo.
Q10. Una sega a freddo è più economica da utilizzare rispetto al laser o al plasma?
R: Sì. Una macchina da taglio con sega a freddo ha un consumo energetico inferiore, una lunga durata della lama con punta in metallo duro e quasi nessuna manodopera di sbavatura, offrendo un costo per taglio inferiore.
