Se sei impegnato nella lavorazione di tubi metallici , nella produzione di telai automobilistici, nella produzione di tubazioni idrauliche aerospaziali o nella fabbricazione di tubi meccanici di precisione, devi aver riscontrato un problema di qualità comune: dati di piegatura dei tubi perfettamente programmati, ma i tubi finiti soffrono di un assemblaggio inadeguato, perdite nella tubazione, instabilità strutturale e frequenti scarti di lotti. Nella maggior parte dei casi, la causa principale non è un errore di precisione della macchina, ma l’ovalità del tubo.
Molti operatori e acquirenti spesso si chiedono: cos'è esattamente l'ovalità del tubo ? Perché si verifica la deformazione ovale durante il funzionamento della macchina piegatubi CNC ? Possiamo controllare completamente il controllo dell'ovalità della piegatura del tubo per soddisfare gli standard di tolleranza industriale?
SLS Machinery , un produttore professionale di macchine piegatubi CNC ad alta precisione , ha riassunto l'esperienza pratica nel controllo dell'ovalizzazione basata su anni di debug in loco e verifica della produzione di massa. Questo articolo spiega in modo esaustivo la definizione, gli standard di misurazione, i fattori di rischio, le cause principali e le tecniche avanzate di controllo dell'ovalità del tubo , aiutando i produttori a risolvere in modo fondamentale i difetti di deformazione della sezione trasversale e a migliorare il tasso di qualificazione del prodotto.

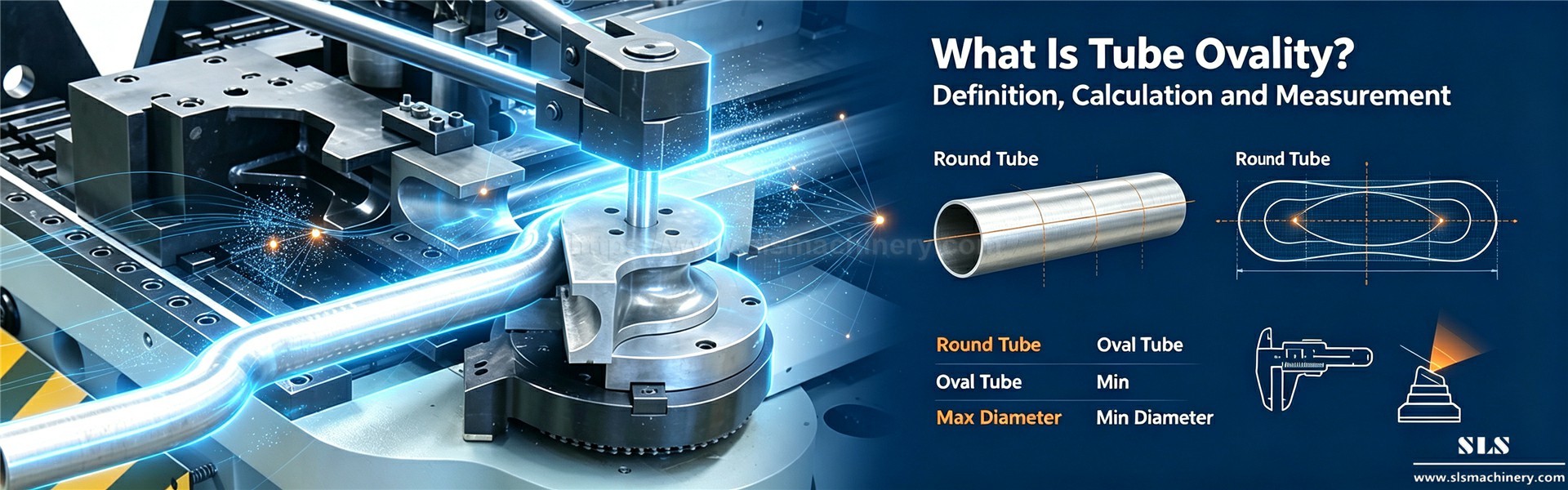

1. Cos'è l'ovalizzazione del tubo e i metodi di misurazione standard?
1.1 Definizione base di ovalità della tuba
L'ovalità del tubo si riferisce alla deformazione della sezione trasversale di un tubo tondo da una forma circolare standard a uno stato ellittico o appiattito dopo la lavorazione di piegatura . Durante il processo di formatura della macchina piegatubi CNC , la parete esterna del tubo viene allungata mentre la parete interna viene compressa. La distribuzione non uniforme delle sollecitazioni modifica il profilo circolare uniforme originale, determinando un diametro del tubo incoerente e una sezione trasversale distorta.
D: L'ovalizzazione del tubo è un normale fenomeno di lavorazione? R: Sì, una leggera ovalizzazione del tubo è un fenomeno fisico inevitabile nella piegatura a freddo dei metalli. Tuttavia, un'ovulazione eccessiva oltre gli standard di tolleranza industriale invaliderà direttamente le prestazioni del tubo. Il fulcro della produzione di piegatura di precisione dei tubi è controllare l'ovalità entro un intervallo qualificato
1.2 Calcolo professionale dell’ovalità e standard di tolleranza del settore
L'industria adotta una formula di calcolo unificata per l'ovalità del tubo: Ovalità (%) = (Diametro esterno massimo – Diametro esterno minimo) / Diametro nominale × 100% . In combinazione con gli standard internazionali tradizionali come ASTM A513, ISO 1127 ed EN 10305‑1, gli intervalli di tolleranza per diversi scenari applicativi sono chiaramente definiti:
Tubi meccanici ordinari : ovalità consentita 5%–10%
Tubi per fluidi in pressione convenzionali : ovalità consentita 3%–5%
Piegatura dei tubi aerospaziali : controllo rigoroso dell'ovalità entro l'1%–3%
1.3 Strumenti comuni di misurazione ad alta precisione
Il rilevamento accurato è la premessa del controllo dell'ovalità della piegatura del tubo . La produzione moderna abbina strumenti di test diversificati in base alle esigenze di precisione della produzione:
Calibri e micrometri portatili : convenienti per un rapido campionamento in loco, adatti per l'ispezione ordinaria della produzione in lotti
Indicatori passa/non passa : dispositivi professionali personalizzati per un rapido giudizio passato/fallito sulle linee di produzione
Scanner laser e profilometri ottici : rilevamento senza contatto ad alta precisione, acquisizione di dati completi della sezione trasversale in tempo reale
Macchine di misura a coordinate CMM : test di precisione a livello di laboratorio, applicabili per la calibrazione di pezzi di piegatura di tubi di precisione di alto livello
2. Impatti negativi dell'eccessiva ovalizzazione del tubo sulla produzione e sulle attrezzature
La maggior parte dei produttori ignora lievi deviazioni di ovalizzazione, ma gli errori cumulativi innescano una serie di problemi di qualità e di attrezzatura, diventando un pericolo nascosto per la produzione di massa.
D: Quali difetti di produzione causerà un'eccessiva ovalizzazione del tubo? R: L'ovalità incontrollata del tubo porta direttamente a quattro difetti di lavorazione del nucleo:
Appiattimento e collasso del tubo : Particolarmente evidente per la piegatura di tubi a parete sottile , la sezione trasversale di piegatura collassa verso l'interno, riducendo lo spessore della parete del tubo e la capacità di carico strutturale
Increspature della parete interna : una compressione eccessiva del raggio di curvatura interno provoca texture piegate, influenzando la circolazione del fluido e la precisione dell'assemblaggio
Crepe superficiali : la concentrazione delle sollecitazioni nelle posizioni di deformazione ovale provoca la fessurazione delle pareti del tubo, con conseguente rottamazione del pezzo
Deviazione instabile del ritorno elastico : i tubi ovali producono un rimbalzo elastico irregolare, rendendo non valida la compensazione del ritorno elastico e non riuscendo a raggiungere gli angoli di piegatura desiderati
D: L'ovalizzazione influirà sulla durata delle attrezzature di piegatura CNC? R: Sicuramente. I tubi ovali deformati causano una pressione di contatto irregolare con gli strumenti di piegatura del tubo come morsetti, matrici e rulli di pressione durante la lavorazione. Lo stress parziale a lungo termine accelererà l'usura degli utensili, aumenterà la frequenza di manutenzione delle apparecchiature e i tempi di fermo e ridurrà la durata complessiva della macchina piegatubi CNC.

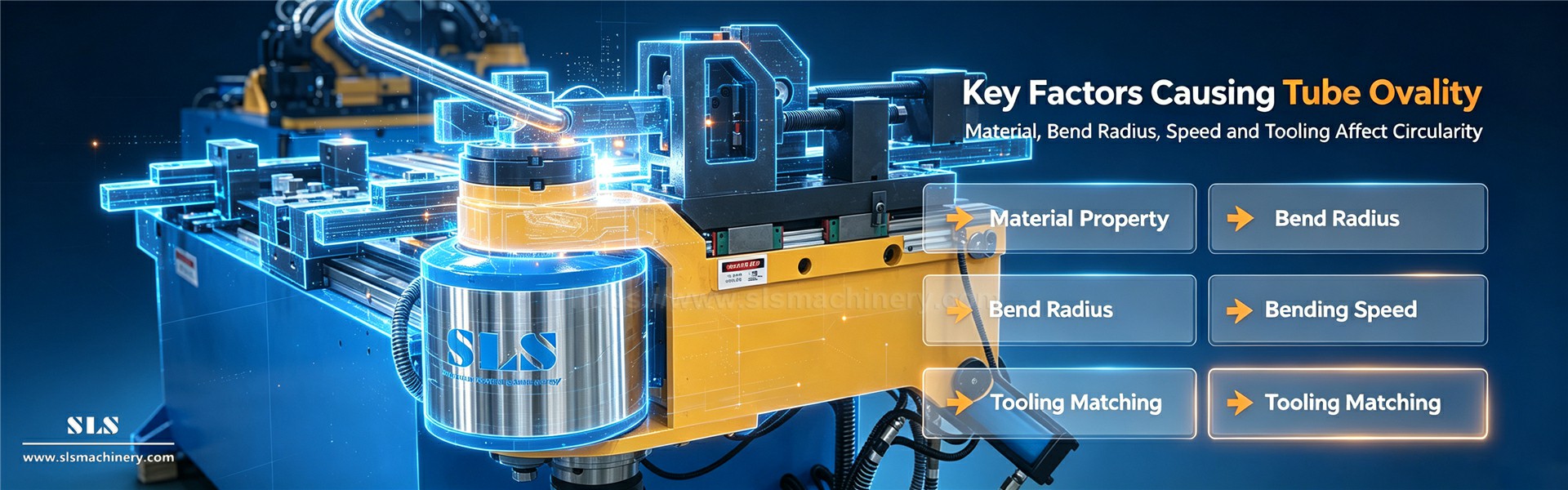

3. Fattori chiave che causano l’ovalizzazione del tubo (verificato in officina)
Combinato con i dati tecnici del settore di Google e i casi di produzione effettivi di SLS Machinery, l'ovalizzazione del tubo è influenzata principalmente dalle caratteristiche del materiale, dai parametri di piegatura e dalla configurazione degli utensili.
3.1 Proprietà dei materiali e differenze nelle specifiche dei tubi
Diversi materiali metallici hanno duttilità e rigidità distinte, con conseguente diversa resistenza all'ovalità. I metalli teneri come l'alluminio e il rame hanno una buona duttilità e una leggera deformazione ovale; le leghe ad alta resistenza come l'acciaio inossidabile e l'Inconel hanno un'elevata rigidità e sono più inclini all'ovalizzazione sotto sollecitazione di flessione.
Inoltre, lo spessore irregolare della parete del tubo e lo stress interno residuo nelle materie prime sono le principali cause nascoste dell'ovalità irregolare del tubo , che non possono essere completamente eliminate con la sola regolazione dei parametri.
3.2 Parametri del raggio di curvatura e della velocità di lavorazione
Il raggio di curvatura è il fattore geometrico più critico che influenza l'ovalità del tubo . Quanto più piccolo è il raggio di curvatura (in particolare R ＜ piegatura stretta 2D), tanto più concentrata è la sollecitazione del tubo e tanto più grave è la deformazione ovale della sezione trasversale. Una piegatura delicata ad ampio raggio può mantenere una migliore circolarità.
Anche la velocità di piegatura gioca un ruolo decisivo. Una flessione eccessivamente rapida provoca un'improvvisa estrusione delle tensioni sulla parete del tubo senza dispersione uniforme delle tensioni, peggiorando notevolmente l'ovalità; una flessione ragionevolmente lenta garantisce una deformazione stabile del materiale e riduce efficacemente la distorsione della sezione trasversale.
3.3 Corrispondenza degli utensili ed errori di impostazione dei parametri CNC
Utensili non corrispondenti e un’irragionevole programmazione della piegatura CNC sono le principali cause di ovalizzazione indotte dall’uomo. Dimensioni inadeguate della matrice, profondità di penetrazione del mandrino inadeguata e pressione di serraggio sbilanciata causeranno lo scivolamento del tubo e sollecitazioni irregolari durante la lavorazione. Una pressione di serraggio eccessiva schiaccia il tubo, mentre una pressione troppo bassa porta a un posizionamento instabile, aggravando entrambi la deformazione ovale. opportunamente selezionati Gli utensili per la piegatura dei tubi sono essenziali per una produzione stabile.
4. Tecniche pratiche di controllo dell'ovalità per piegatubi CNC
Sulla base delle migliori pratiche del settore e dei vantaggi tecnici delle apparecchiature SLS, riassumiamo quattro serie di soluzioni efficienti e stabili per il controllo dell'ovalità della piegatura dei tubi , adatte per la piegatura di tubi a pareti sottili , la piegatura stretta a raggio ridotto e la lavorazione di tubi in lega ad alta precisione.

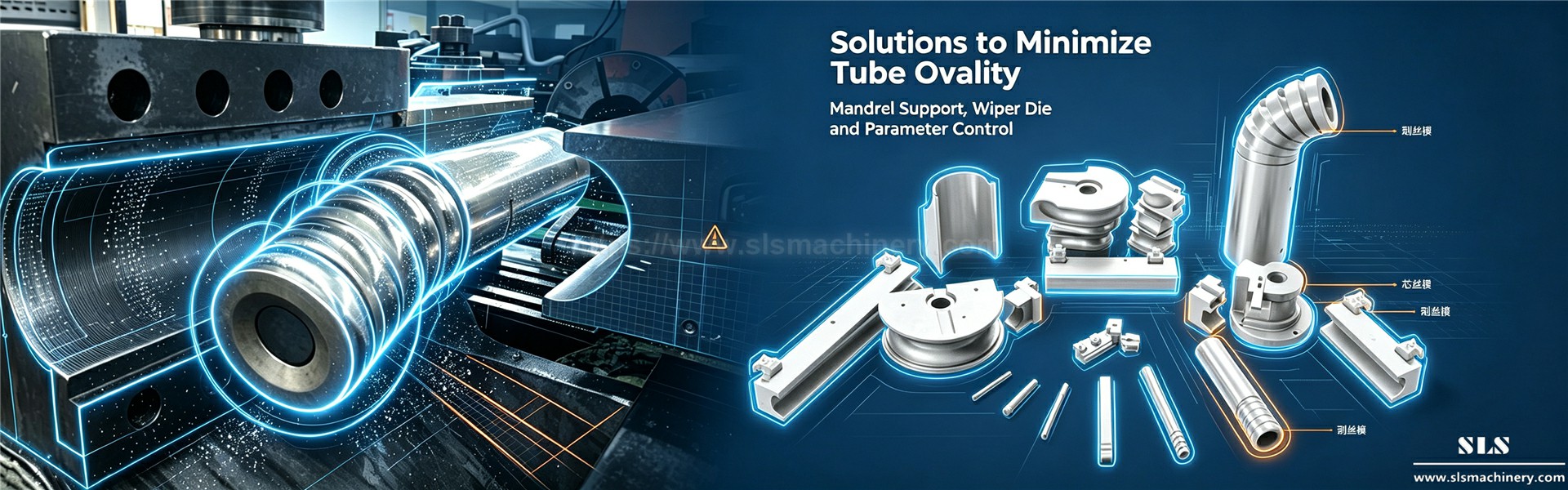

4.1 Configurazione degli utensili di precisione: ottimizzazione del mandrino e della matrice raschiante
L'utensile ausiliario professionale per la piegatura dei tubi è il modo più efficace per eliminare l'ovalità. Dotato di un mandrino multisfera abbinato per il supporto del tubo interno, può supportare completamente la parete interna del tubo durante la piegatura, prevenire il collasso e l'appiattimento della sezione trasversale ed è particolarmente adatto per la piegatura di tubi a parete sottile e scenari di piegatura a raggio ridotto.
Le matrici raschianti opportunamente regolate eliminano le grinze delle pareti interne causate dalla deformazione da compressione, stabilizzano la distribuzione delle sollecitazioni di flessione e migliorano notevolmente la consistenza della circolarità del tubo per una piegatura di precisione del tubo.
4.2 Regolazione fine dei parametri CNC e ottimizzazione del processo
Ottimizza i parametri principali come la pressione di bloccaggio, la velocità di piegatura e la velocità di avanzamento in base al materiale e alle specifiche del tubo attraverso un'accurata programmazione della piegatura CNC . Adottare una piegatura lenta graduale per tubi in lega ad alta rigidità per garantire un rilascio uniforme delle sollecitazioni; impostare un bloccaggio a pressione costante per evitare la deformazione dell'estrusione del tubo o lo spostamento dello scivolamento. I parametri standardizzati di ottimizzazione della formatura dei tubi possono ridurre l'ovalità di oltre l'80% nella produzione di massa.
4.3 Selezione delle materie prime e trattamento di pre-piegatura
Esamina rigorosamente i tubi grezzi con spessore di parete uniforme e proprietà del materiale stabili. Per tubi in lega ad alta resistenza con stress residuo, adottare un trattamento di ricottura pre-piegatura e di distensione per migliorare la duttilità del materiale e ridurre la tendenza alla deformazione. L'ispezione standard delle materie prime può evitare difetti di ovalità del tubo batch dalla fonte.
4.4 Lubrificazione professionale e manutenzione degli strumenti
I lubrificanti professionali specifici per il materiale riducono l'attrito tra il tubo e l'attrezzatura di piegatura del tubo , evitano la concentrazione locale dello stress causata da un attrito irregolare e stabilizzano la qualità della piegatura. L'ispezione e la calibrazione regolari dell'usura degli utensili garantiscono un effetto stabile a lungo termine di controllo dell'ovalità della piegatura del tubo .
5. Ispezione della qualità della produzione completa e controllo a circuito chiuso
Il controllo stabile dell'ovalizzazione della piegatura del tubo si basa su un'ispezione di qualità standardizzata dell'intero processo anziché sulla regolazione dei parametri una tantum. La moderna produzione di piegatura intelligente adotta meccanismi di rilevamento a più stadi e di controllo a circuito chiuso in tempo reale .
Eseguire il campionamento dell'ovalizzazione delle materie prime prima della piegatura, l'ispezione a campione in produzione e l'ispezione completa post-produzione. Le avanzate macchine piegatubi CNC possono essere dotate di sensori di scansione laser in tempo reale per monitorare dinamicamente le variazioni della sezione trasversale del tubo. Il sistema regola automaticamente i parametri CNC come la posizione del mandrino e la pressione di bloccaggio in base ai dati di deviazione dell'ovalità, realizzando una correzione intelligente degli errori ed evitando errori di regolazione manuale.
La registrazione dei dati di controllo statistico del processo (SPC) tiene traccia delle tendenze di fluttuazione dell'ovalità, aiutando i produttori a creare processi di produzione standardizzati e a ridurre i costi degli scarti di produzione.
6. Principali scenari di applicazione industriale per un rigoroso controllo dell'ovalità
Gli standard di tolleranza all’ovalità variano notevolmente tra i settori. I settori della piegatura dei tubi aerospaziale e della produzione automobilistica di precisione impongono requisiti estremamente severi in termini di circolarità dei tubi e un'ovalizzazione non qualificata dei tubi causerà gravi rischi per la sicurezza e perdite economiche.
Piegatura di tubi aerospaziali : i tubi idraulici e di carburante richiedono una circolarità ultraelevata per evitare perdite e guasti strutturali, direttamente correlati alla sicurezza del volo
Lavorazione dei tubi automobilistici : i tubi del telaio, dello scarico e del roll-bar influiscono sulla precisione dell'assemblaggio e sulla stabilità strutturale del veicolo
Industria medica e del gas petrolifero : i tubi per il trasporto dei fluidi e le tubazioni ad alta pressione richiedono una sezione trasversale stabile per garantire la sicurezza operativa
Numerosi casi di settore dimostrano che il controllo standardizzato dell’ovalizzazione della piegatura dei tubi può ridurre il tasso di rilavorazione del pezzo di oltre il 70% e migliorare efficacemente l’efficienza produttiva e il tasso di qualificazione del prodotto per la piegatura di tubi di precisione.

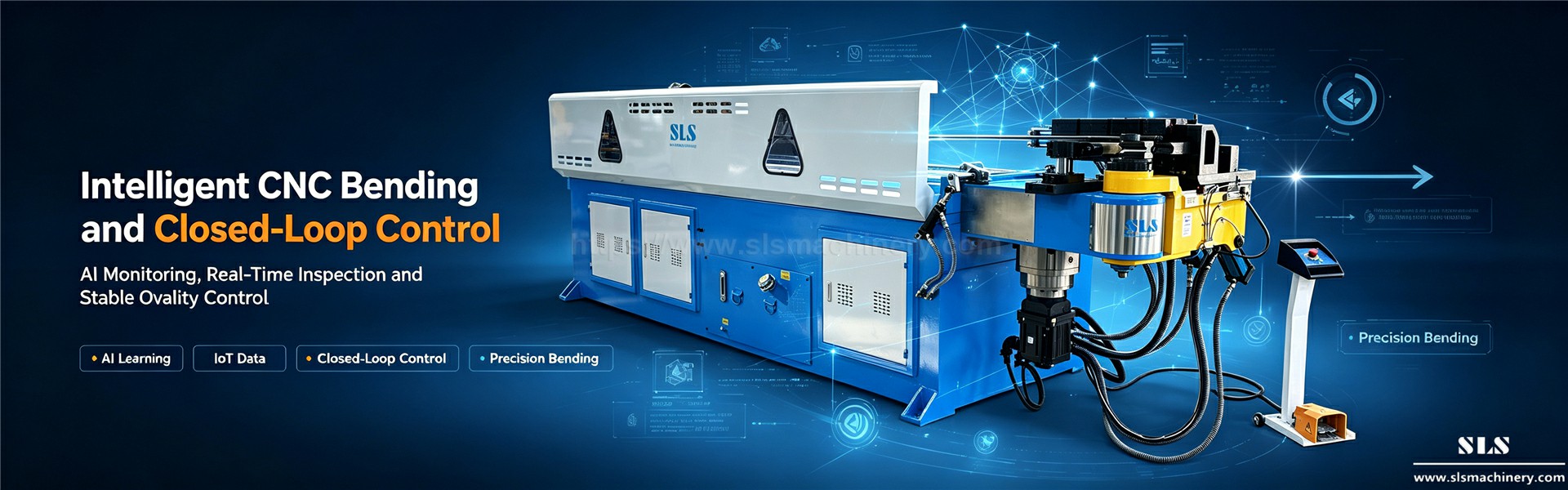

7. Tendenze tecnologiche future del controllo intelligente dell'ovalità
Con il miglioramento della produzione intelligente, il controllo dell’ovalizzazione della piegatura del tubo si sta evolvendo verso la previsione dell’intelligenza artificiale e la regolazione automatica a circuito chiuso. La nuova generazione di macchine intelligenti per la piegatura di tubi CNC rappresentata da SLS Machinery integra l'analisi dei big data AI, la scansione 3D in tempo reale e la tecnologia di interconnessione dei dati IoT.
Il sistema può apprendere in modo indipendente le regole di modifica dell'ovalizzazione di diversi materiali e specifiche, prevedere in anticipo le tendenze della deformazione e ottimizzare automaticamente i parametri di programmazione della piegatura CNC . Realizza un controllo intelligente senza operatore tramite controllo a circuito chiuso in tempo reale , eliminando completamente la dipendenza dall'esperienza manuale e soddisfacendo i requisiti di precisione più elevati della futura produzione di fascia alta come la piegatura di tubi aerospaziali.
Conclusione
L'ovalizzazione del tubo è un fenomeno fisico inevitabile nella lavorazione delle macchine piegatubi CNC , ma può essere controllata con precisione entro tolleranze qualificate a livello industriale attraverso l'impostazione di parametri scientifici, l'abbinamento professionale degli utensili per la piegatura dei tubi , l'ispezione di qualità standardizzata e la regolazione intelligente del sistema. L'eccessiva ovalizzazione dei tubi è la causa principale dei difetti dei pezzi, dell'usura delle attrezzature e dell'aumento dei costi di produzione, che è un elemento chiave di qualità su cui le fabbriche di piegatura di tubi di precisione devono concentrarsi.
In qualità di fornitore professionale di attrezzature per la piegatura ad alta precisione, SLS Machinery si concentra sulla risoluzione di vari punti critici della piegatura di precisione, come l'ovalità del tubo e il ritorno elastico. La nostra serie di intelligenti piegatrici per tubi CNC è dotata di sistemi di utensili anti-ovalità professionali, dispositivi di rilevamento laser in tempo reale e funzioni di regolazione dei parametri adattativi AI, che possono controllare stabilmente l'ovalità del tubo entro le tolleranze degli standard internazionali. Forniamo soluzioni di piegatura globali efficienti, con pochi scarti e ad alta precisione per clienti globali nei settori della piegatura di tubi aerospaziale , automobilistico, medico e della produzione meccanica.
FAQ
D: Cos'è l'ovalizzazione del tubo e in che modo influisce sulle prestazioni di una curvatubi CNC?
R: L'ovalità del tubo è la deformazione della sezione trasversale di un tubo da un cerchio perfetto a una forma ovale. In una macchina piegatubi CNC , questa distorsione può causare piegature imprecise, forze irregolari e difetti come appiattimento o grinza, riducendo la qualità del prodotto e l'efficienza della macchina.
D: In che modo una curvatubi CNC può ridurre al minimo l'ovalità del tubo durante la piegatura?
R: Ottimizzando parametri quali pressione di serraggio, velocità di piegatura e velocità di avanzamento tramite la programmazione della piegatura CNC e utilizzando strumenti specializzati per la piegatura dei tubi come mandrini e matrici raschianti, una macchina piegatubi CNC può ridurre efficacemente l'ovalità del tubo e mantenere l'integrità della forma del tubo, soprattutto per la piegatura di tubi a parete sottile.
D: Perché il controllo dell'ovalizzazione del tubo è importante nelle industrie che utilizzano piegatubi CNC?
R: Settori come quello della piegatura dei tubi aerospaziale e automobilistico richiedono un rigoroso controllo dell'ovalità della piegatura dei tubi per garantire sicurezza, adattamento corretto e durata. Le macchine per la piegatura dei tubi CNC contribuiscono a soddisfare questi standard producendo risultati di piegatura dei tubi di precisione costanti e privi di difetti.
D: In che modo il monitoraggio dell'ovalizzazione in tempo reale migliora le operazioni di piegatubi CNC?
R: I sistemi di controllo a circuito chiuso in tempo reale integrati con una macchina piegatubi CNC rilevano istantaneamente l'ovalità del tubo , consentendo regolazioni automatiche dei parametri di piegatura, riducendo difetti, scarti e usura della macchina.
D: Quali sono i metodi comuni per misurare l'ovalizzazione del tubo prima di utilizzare una curvatubi CNC?
R: Strumenti come calibri, scanner laser e macchine di misura a coordinate (CMM) misurano accuratamente l'ovalità dei tubi , garantendo che i tubi rispettino le tolleranze prima della piegatura con una macchina piegatubi CNC.
