Come realizzare tubi affusolati mediante macchina da swaging automatica?

Come creare tubi affusolati daMacchina di sfumatura automatica? La rastremazione del tubo del tubo viene prodotta per mezzo di un'operazione di martellina rotante a due o quattro da daina. Il tubo di avvio (il diametro originale) viene alimentato nelMacchina a sfumatura freddae nelle matrici. Gli stampi stessi sono modellati sullo stesso design della forma conica finale. Man mano che il tubo viene alimentato, gli utensili ruotano attorno al pezzo di lavoro contemporaneamente a muoversi dentro e fuori, creando circa 3.000 colpi al minuto e martellando lentamente il diametro del tubo. L'aumento o la riduzione dell'uniforme continua o riducendo il diametro di un cilindrico Il pezzo si chiama A conico.taper si chiama anche ex conquina. Le sue opere sul principio della trigonometria.

Dove,

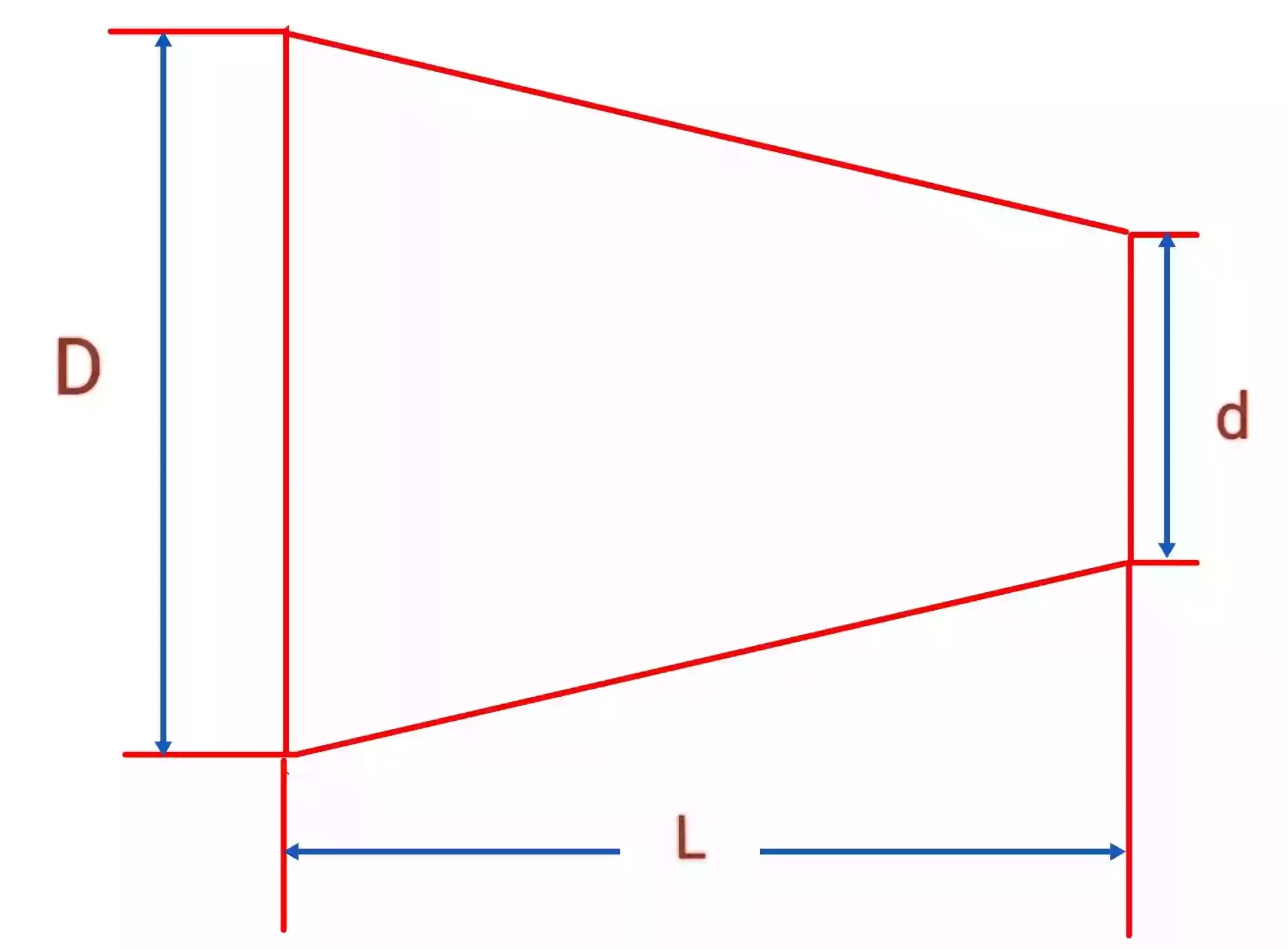

Vedi chiaramente in figura conica con dimensione

D = diametro originale del cono

d = diametro più piccolo del cono

L = lunghezza del cono

La riduzione del diametro del tubo del tubo è un funzionamento meccanico che consente di modificare la forma del tubo in modo controllato durante l'utilizzo di un processo caldo o freddo, relativo al prodotto finale che si desidera ottenere. Con questa procedura, il materiale può essere formato da un automaticoSwager del tuboo terminare ex macchina per realizzare la forma finale desiderata.

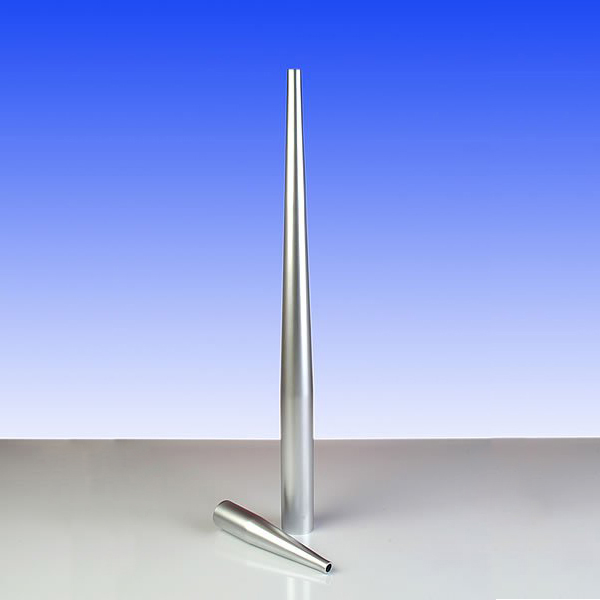

Un'eccellente matrice affusolata porta a macchinari di qualità standard, garantendo un enorme livello di precisione e consentendo la produzione di una vasta gamma di diversi tubi affusolati.

Come calcolare la razione di assorbimento e l'angolo di assorbimento?

Se il diametro originale e il piccolo diametro del cono sono rispettivamente 40 mm e 30 mm. E la lunghezza totale del cono è di 20 mm. Quindi calcola il rapporto conico e l'angolo di cono?

Rapporto conico = (40-30)/20

= 10/20

= 1/2

Ciò significa che il rapporto conico è 1: 2

Angolo rastremale

Tan θ = (40-30)/(2 × 20)

θ = tan-1 (10/40)

= 14.03 °

Siamo un produttore di esperienza nella produzione manuale, semiautomatica, automatica completa o qualsiasi possibile macchina da swaging personalizzata per soddisfare le tue esigenze. È una macchina popolare e ideale nell'industria dei mobili per produrre gambe a sedie conica, gambe da tavolo e altri. Contattaci chiedi il prezzo.
