Le bave lasciate dopo il taglio non sono solo estetiche. Danneggiano gli utensili, rovinano le curve e mettono a rischio gli operatori. Questa guida spiega cosa comportano realmente la sbavatura e la smussatura delle estremità dei tubi , perché sono importanti prima della formatura o dell'assemblaggio e come le smussatrici a testa singola e doppia gestiscono il lavoro su una linea di produzione.
SLS Machinery fornisce una gamma completa di sbavatrici e smussatrici per tubi , dalle unità compatte a stazione singola alle linee automatiche a doppia testa, con attrezzature personalizzate e supporto di processo per produttori automobilistici, aerospaziali, idraulici, HVAC e medicali.
La sbavatura dei tubi rimuove gli spigoli vivi, le schegge di metallo e i punti ruvidi lasciati dal taglio. Queste piccole imperfezioni, note come bave, si formano sui bordi interni ed esterni del taglio. La smussatura delle estremità dei tubi fa un ulteriore passo avanti: taglia uno smusso controllato sul bordo interno, sul bordo esterno o su entrambi, in modo che l'estremità si inserisca perfettamente negli utensili, nelle guarnizioni o nei raccordi. Insieme preparano un'estremità del tubo che sia quadrata, liscia e sicura per l'operazione successiva.
In officina questo lavoro viene eseguito da una smussatrice o da una stazione combinata di sbavatura e smussatura . Una smussatrice a testa singola lavora un'estremità per ciclo ed è adatta a tirature brevi e formati misti. Una smussatrice a doppia testa fresa entrambe le estremità nello stesso ciclo, raddoppiando all'incirca la produttività su linee ad alto volume. Entrambi i tipi sono disponibili come unità pneumatiche per lavori a pareti sottili e ad alta velocità e versioni idrauliche o CNC per materiali duri e a pareti spesse.

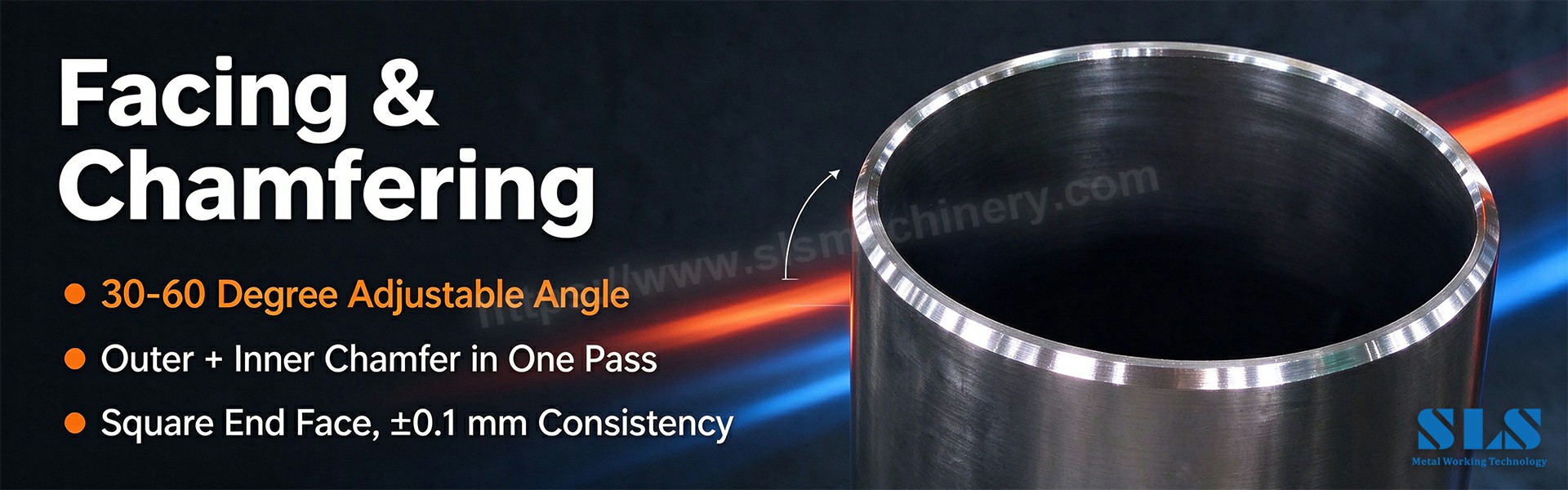

· Squadratura : rende la faccia tagliata perpendicolare all'asse del tubo, in modo che la parte si appoggi uniformemente su matrici e dispositivi.
· Smussatura : taglia uno smusso sugli angoli vivi interni ed esterni, solitamente non più profondo della metà dello spessore della parete.
· Levigatura : rimuove le microbave rimaste dopo la smussatura, donando a mandrini e matrici una superficie pulita contro cui scorrere.
La sbavatura è diversa dalla finitura dell'estremità del tubo . La sbavatura pulisce e squadra l'estremità; la finitura aggiunge forme funzionali come svasature o perline. In pratica, la sbavatura viene sempre per prima, perché una fase di preparazione pulita dell'estremità del tubo è ciò che fa sì che la successiva macchina per la profilatura dell'estremità del tubo funzioni in modo affidabile.
Le bave agiscono come minuscole smerigliatrici all'interno di una macchina per la formatura delle estremità dei tubi . Quando un tubo sbavato passa attraverso matrici o mandrini, i bordi affilati raschiano le superfici dell'utensile, causando fessurazioni, scheggiature e deformazioni premature delle facce della matrice e delle punte dei mandrini. La sbavatura rimuove il materiale abrasivo, quindi gli utensili durano più a lungo e le macchine mantengono la loro precisione.
Una bava che si impiglia in una matrice di serraggio o in una matrice di pressione costringe il tubo a piegarsi, raggrinzirsi o dividersi in corrispondenza della curvatura. Nei tubi idraulici o pneumatici, le bave interne possono intaccare le guarnizioni e creare percorsi di perdita. La smussatura rimuove questi spigoli vivi in modo che il materiale scorra uniformemente attraverso l'utensile e la parte finita sia priva di difetti.
Un'estremità del tubo fuori squadra o irregolare si trova storta negli stampi, il che si manifesta come angoli di piegatura e ovalità incoerenti. Le bave inoltre aggiungono attrito all'interno della cavità di piegatura, disturbando il movimento del mandrino. Le estremità quadrate e lisce si allineano correttamente ad ogni ciclo, che è ciò che garantisce la rimozione ripetibile delle bave .
Le bave affilate tagliano le mani e creano punti di concentrazione dello stress che possono cedere sotto pressione. La loro rimozione supporta gli standard di sicurezza sul lavoro e le certificazioni di settore in settori come quello aerospaziale e della produzione medica.
Il taglio produce bave diverse e ognuna necessita della giusta risposta.
· Bave interne : si formano all'interno del tubo e possono danneggiare le guarnizioni o causare perdite.
· Bave OD : si formano sul bordo esterno e creano problemi di adattamento o rischio di lesioni.
· Bavature sulla faccia finale : materiale in rilievo sulla faccia tagliata che causa un alloggiamento irregolare.
· Bave a foro incrociato : all'interno dei fori, difficili da raggiungere ma comunque critici.
Le bave formate a caldo provengono dal taglio abrasivo o termico. Il calore ammorbidisce il metallo e la bava si raffredda trasformandosi in un bordo duro e frastagliato che consuma rapidamente le lame e potrebbe richiedere diversi passaggi con utensili rivestiti in carburo. Le bave formate a freddo provengono dal taglio a bassa temperatura come seghe a freddo o lame a denti fini. Sono sottili, uniformi e facili da rimuovere in un unico passaggio con una lama affilata in carburo. Adattare la lama al tipo di bava è la prima regola per una sbavatura efficace.
La scelta tra una smussatrice a testa singola e una smussatrice a doppia testa dipende dai requisiti di volume, lunghezza del tubo e consistenza.
Aspetto | Macchina da camera a testa singola | Doppia macchina da smaschere alla testa |
Ciclo | Un"estremità per ciclo; ricaricare per eseguire la seconda estremità | Entrambe le estremità fresate nello stesso ciclo di 3–5 secondi |
Produttività | Linea di base | Circa il 50–100% in più rispetto alla testa singola |
Coerenza | Buono, dipendente dall"operatore in base al caricamento | Stretto, tipicamente ±0,02 mm tra entrambe le estremità |
Guidare | Pneumatico (parete sottile) o idraulico (parete spessa) | Pneumatico, idraulico o servo/CNC |
La migliore vestibilità | Tirature brevi, prototipi, formati misti | Linee ad alto volume, preparazione alla saldatura robotizzata |
Gamma tipica | Flessibile sul diametro esterno e sulla lunghezza del tubo | Lunghezza del tubo circa 20–1600 mm, estendibile fino a 6000 mm |
Un'unità automatica a doppia testa esegue una sequenza completa di carico, bloccaggio, smussatura e scarico e può essere abbinata a controllo PLC o CNC, alimentatori vibranti e caricamento robotizzato. La tolleranza sulla lunghezza sulle macchine automatiche è generalmente di circa ±0,1 mm e l'angolo di smusso è regolabile nell'intervallo 30-60° per adattarsi ai requisiti di preparazione della saldatura o di assemblaggio.
Gli strumenti manuali – lime, strumenti per smussatura a molla e alesatori – guadagnano ancora il loro posto nei lavori di prototipazione e riparazione. Forniscono all"operatore il controllo diretto sulla pressione e sull"angolo, ma sono lenti e dipendono dall"abilità.
Le sbavatrici automatiche per tubi rimuovono le bave DI e OD in un ciclo rapido, in genere 5-15 secondi per estremità, con profondità e avanzamento della lama controllati dalla macchina. I vantaggi sono misurabili: qualità dei bordi costante indipendentemente dall’abilità dell’operatore, lavorazione notevolmente più rapida rispetto al lavoro manuale, migliore sicurezza grazie alle protezioni chiuse e all’alimentazione automatica e facile integrazione in una linea di produzione.
La scelta della lama determina la qualità del taglio. L'acciaio per utensili è economico per l'acciaio dolce e l'alluminio. Il carburo resiste all'usura ed è adatto all'acciaio inossidabile e alle leghe dure. Il metallo duro rivestito aggiunge uno strato di riduzione dell'attrito e del calore per i materiali più tenaci. Anche la geometria conta: le lame a taglio dritto si adattano a pareti sottili e bave leggere; le lame con taglio angolare (15–30°) rimuovono più materiale per passaggio; le lame rettificate a raggio lasciano un bordo arrotondato che riduce al minimo gli aumenti di stress nelle parti sensibili alla fatica.
Molte moderne macchine per la formatura delle estremità dei tubi ora integrano una stazione di sbavatura o smussatura, quindi il tubo viene pulito immediatamente dopo il taglio e prima della formatura: meno fasi di movimentazione, controllo del processo più rigoroso e un ciclo complessivo più breve.
· Sbavare subito dopo il taglio mentre le bave sono ancora visibili e prive di refrigerante o sporco.
· Mantenere la profondità dello smusso pari o inferiore alla metà dello spessore della parete ; gli smussi più profondi indeboliscono l'estremità.
· Controllare l'ortogonalità e la concentricità in modo che gli smussi ID e OD rimangano allineati attorno alla circonferenza.
· Ispezionare sotto una luce intensa e far passare un mandrino morbido attraverso il diametro interno per catturare le bave nascoste.
· Registrare i tipi di bave e l'usura degli utensili per ottimizzare i parametri di taglio e programmare i cambi della lama.
· Uno smusso eccessivo rimuove più della metà della parete e indebolisce l'estremità: impostare un fermo di profondità e misurare.
· La sbavatura incompleta consente alle bave del diametro interno di intrappolare i mandrini e alle bave del diametro esterno di alterare il bloccaggio: ispezionare entrambi i bordi.
· Se si salta la sbavatura si provocano vibrazioni, piegature oblique e danni alle guarnizioni: non fare mai affidamento sul lavaggio per rimuovere le sbavature.
· Una velocità di avanzamento errata lascia bave o sviluppa calore: regolarla a piccoli passi e monitorare l'usura della lama.
· Una lama sbagliata per il tipo di fresa fa perdere tempo e attrezzatura: utilizzare lame rivestite in carburo per frese calde, carburo standard per frese fredde.
Settore automobilistico: le rotaie del carburante e le linee dei freni necessitano di estremità lisce e smussate che si adattino perfettamente a guarnizioni e connettori. Aerospaziale: le linee idrauliche e pneumatiche sono esposte a pressioni estreme e la preparazione documentata delle estremità dei tubi supporta standard come AS9100. Sistemi idraulici e pneumatici: i bordi smussati consentono agli O-ring e alle guarnizioni di posizionarsi uniformemente e mantenere la pressione. HVAC e impianti idraulici: le estremità pulite consentono il flusso della saldatura e il posizionamento dei raccordi a compressione. Settore medico: le estremità lucidate e prive di bave su acciaio inossidabile e titanio a parete sottile supportano la biocompatibilità e aiutano a soddisfare i requisiti FDA e ISO.
D: Qual è la differenza tra sbavatura e smussatura dell"estremità del tubo?
R: La sbavatura rimuove le bave e leviga il bordo; la smussatura taglia uno smusso controllato sul bordo interno o esterno. La smussatura solitamente include la sbavatura come parte della stessa operazione.
D: Cosa fa una smussatrice a testa singola?
R: Blocca un tubo e lavora un"estremità per ciclo: smusso esterno, smusso interno e sfacciatura dell"estremità in un unico passaggio. È adatto a tirature brevi, prototipi e formati misti.
D: Perché scegliere una smussatrice a doppia testa?
R: Fresa entrambe le estremità nello stesso ciclo, raddoppiando all"incirca la produttività su lavori di volume elevato e mantiene una stretta coerenza di lunghezza tra le estremità: preparazione ideale per la saldatura robotizzata.
D: Quali azionamenti sono disponibili sulle smussatrici per tubi?
A: Gli azionamenti pneumatici funzionano velocemente e sono adatti a tubi a parete sottile; gli azionamenti idraulici forniscono più forza per materiali duri e con pareti spesse; gli azionamenti servo e CNC aggiungono controllo e automazione precisi.
D: Quanto dura un ciclo di sbavatura automatica?
R: I cicli automatici tipici durano circa 3-15 secondi per estremità del tubo, a seconda della macchina e del materiale; le macchine a doppia testa eseguono entrambe le estremità nella stessa finestra.
D: Quanto è più veloce la sbavatura meccanica rispetto a quella manuale?
R: Le macchine automatiche possono essere circa 10 volte più veloci del lavoro manuale, con una qualità dei bordi uniforme che non dipende dall"abilità dell"operatore.
D: Quale angolo di smusso dovrei usare?
R: Gli angoli sono comunemente regolabili da 30° a 60°. Abbinare l"angolo allo standard di saldatura o alle specifiche del raccordo; 30–45° è tipico per la preparazione della saldatura.
D: Quanto deve essere profondo uno smusso?
R: Mantenerlo pari o inferiore alla metà dello spessore della parete. Uno smusso più profondo rimuove troppo materiale e indebolisce l"estremità del tubo.
D: Una sbavatrice può funzionare con una macchina per la sagomatura delle estremità dei tubi?
R: Sì. Molte linee di formatura integrano una stazione di sbavatura o smussatura in modo che il tubo venga pulito immediatamente dopo il taglio e prima della svasatura, bordatura o piegatura.
D: Quali materiali possono essere sbavati e smussati?
R: Acciaio al carbonio, acciaio inossidabile, alluminio, rame, ottone e titanio sono tutti comuni, a condizione che il materiale della lama e il tonnellaggio della macchina siano adatti alla lega.
D: In che modo SLS Machinery supporta la sbavatura e la smussatura dei tubi?
R: SLS Machinery costruisce smussatrici a testa singola e doppia, linee di sbavatura automatiche e sistemi di finitura finale CNC, con utensili personalizzati e supporto di configurazione per le dimensioni e i materiali dei tubi.
D: Qual è il momento migliore per sbavare dopo il taglio?
R: Immediatamente dopo il taglio, quando le bave sono ancora pulite e visibili. La sbavatura precoce impedisce ai detriti di attaccarsi e impedisce alle bave di deformarsi durante la movimentazione.
Le estremità pulite dei tubi sono la base per una formatura, un assemblaggio e una sigillatura affidabili. La sbavatura e la smussatura delle estremità dei tubi proteggono gli utensili, prevengono difetti di piegatura, mantengono le parti coerenti e rendono l'officina più sicura. Che tu abbia bisogno di una smussatrice flessibile a testa singola o di una sbavatrice a doppia testa ad alto rendimento , il processo si riduce ad abbinare l'utensile al tipo di bava, alla parete e al volume, quindi lasciare che sia la macchina a ripeterlo.
SLS Machinery progetta e costruisce automatiche di smussatura e sbavatura soluzioni per produttori di tubi e tubature, comprese macchine a doppia testa con avanzamento a doppia velocità, utensili a cambio rapido e controllo CNC opzionale. Contatta SLS Machinery con le dimensioni dei tubi, i materiali e i disegni della preparazione finale e ti consiglieremo la macchina e gli utensili adatti alla tua produzione.
